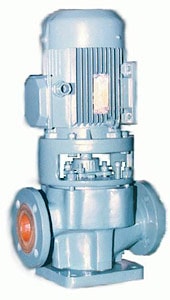

ЛМ, КМЛ, ЦНЛ

Циркуляционные насосы ЛМ

Данное оборудование – это консольные, центробежные, линейные, моноблочные агрегаты, которые применяются для перекачивания питьевой воды, а также воды производственного и технического назначения. Исключение составляет морская вода.

Также, допускается использование агрегата для перемещения жидкостей, которые по своему составу (вязкости, плотности, а также химической активности) схожи с водой.

Свойства и показатели перекачиваемых веществ

• Кислотность – от 6 до 9 рН;
• Размер твердых частиц – до 0, 2 мм;
• Массовая доля твердых включений – не более 0,1%.

Температура воды должна находиться в диапазоне от 0 до 85°C. Насос ЛМ эксплуатируется только в стационарных условиях. Агрегат применяется для повышения давления в системах отопления зданий как производственного, так и жилого назначения.

Конструктивное исполнение

Оборудование представляет собой моноблок, где двигатель и насосная часть соединены между собой промежуточной деталью – фонарем. Всасывающий и напорный патрубки располагаются по одной линии. Двигатель, которым комплектуется аппарат, – трехфазный асинхронный АИР.

Насосы линейные ЛМ выпускаются с сальниковым (для холодных жидкостей) или торцевым (для горячих жидкостей) уплотнением.

Агрегаты имеют низкий уровень шума, удобны в монтаже и обслуживании. Они крепятся на трубопровод или фундамент.

В зависимости от модификации оборудование может иметь разные напор и подачу: от 5 до 32-х метров и от 3, 15 до 50 м3/ч соответственно.

Материал изготовления

Купить насос ЛМ можно в исполнении из серого чугуна.

Оборудование управляются при помощи пускорегулирующей аппаратуры.

Эксплуатационные характеристики

Изделия подходят для применения с умеренным и холодным климатом с четвертой категорией размещения по ГОСТ 15150-69. Таким образом, устройства предназначены для использования в помещениях с искусственно регулируемыми климатическими условиями.

Технические характеристики линейных циркуляционных насосов ЛМ:

Циркуляционные насосы КЛМ

Данное оборудование – это линейные консольно-моноблочные электронасосы, которые применяются для перекачивания питьевой воды, воды промышленного и хозяйственного назначения, иных жидкостей, схожих с ней по плотности, вязкости, а также химическому составу.

Устройства предназначены для работы в стационарных условиях в системах тепло- и водоснабжения, отопления. Агрегаты нельзя использовать для перемещения морской воды.

Свойства перекачиваемых веществ:

• кислотность – от 6 до 9 рН;
• массовая доля твердых включений – не более 0, 1%;
• размер твердых частиц – до 0, 2 мм.

Температура перемещаемой жидкости зависит от типа уплотнения вала. В базовой комплектации наша компания изготавливает насосы с торцевым уплотнением. Это позволяет использовать внутри устройства воду и другие растворы с температурой от 0 до +105°С.

Конструктивное исполнение

Насосы данного типа представляют собой моноблочную конструкцию. Патрубки находятся на одной линии, ось вращения ротора – вертикальная. Агрегаты комплектуются трехфазным асинхронным электродвигателем с удлиненным валом. К нему через фонарь, в котором и установлено уплотнение, крепится корпус устройства. Перед применением насос необходимо залить перекачиваемой жидкостью.

Насосы КМЛ имеют универсальные установочные размеры. Они крепятся на трубопроводе при помощи фланцев корпуса. При необходимости замены двигателя в аппарате, сделать это можно без демонтажа корпуса. Также предусмотрен монтаж оборудования на специальной опоре. Положение аппарата может быть как горизонтальное, вертикальное (электродвигателем вверх), а также под углом 45 градусов по отношению к горизонту.

Важно: нельзя устанавливать агрегаты двигателем вниз.

Для данного типа оборудования характерна обрезка рабочего колеса, что влияет на поле подач и напоров:

• а – обеспечивает работу в средней части поля Q-H;
• б – обеспечивает работу в нижней части поля Q-H.

Диапазон подачи и напора составляет от 12,5 до 50 м³/ч и от 15 и до 32 м соответственно.

Материал изготовления

Купить насосы КМЛ можно в исполнении из серого чугуна.

Агрегаты управляются при помощи пускорегулирующей аппаратуры.

Эксплуатационные характеристики

Использование системы допустимо при температуре окружающей среды от 0 до +45°С, с относительной влажностью воздуха 90% при средних показателях в +27°С.

Технические характеристики линейных циркуляционных насосов КМЛ:

Циркуляционные насосы ЦНЛ

Центробежный бесфундаментный насос ЦНЛ предназначен для перемещения горячей и холодной воды в системах водо- и теплоснабжения. При условии, что в жидкости не содержится абразивных веществ.

Могут использоваться для перекачивания производственно-технических растворов, сходных по своим свойствам с водой. Поэтому применяются в сельском хозяйстве для орошения, ирригации и в дренажных установках.

Свойства перекачиваемых веществ:

• кислотность – не более 8 рН;
• массовая доля твердых включений – не более 0,1%;
• размер твердых частиц – до 0,2 мм.

Температура перемещаемой жидкости не должна быть больше 150°С, а давление на входе – не превышать 0,35 МПа. Такие условия достигаются за счет конструктивных особенностей оборудования и использования специальных материалов.

Конструктивное исполнение

Насос циркуляционный ЦНЛ по конструктивному исполнению предназначен для установки в линию на трубопроводе. При этом при монтаже оборудования нельзя допускать нагрузки на его корпус. Разрешается монтаж агрегата на фундаменте при наличии специальной подставки. Расположение устройства на трубе может быть любым. Однако запрещается размещать агрегаты один под другим, а также двигателем вниз.

Оборудование представляет собой компактную блочную конструкцию. Это удобно при монтаже современных систем водо- и теплоснабжения.

Двигатель и насосная часть агрегата соединены между собой промежуточной деталью – фонарем. Всасывающий и напорный патрубки располагаются по одной линии.

Устройство отличают небольшой вес и низкий уровень шума. Уплотнение – торцевое.

Материал исполнения

Проточная часть изготовлена из алюминия. Корпус, фонарь и рабочее колесо – из специального сплава с защитным покрытием.

Эксплуатационные характеристики

Изделия подходят для эксплуатации в районах с умеренным климатом второй категории размещения (в помещениях со свободным доступом воздуха) при температуре окружающей среды от +1 до +40°С по ГОСТ 15150-69.

Технические характеристики линейных циркуляционных насосов ЦНЛ:
