присоединение: G1/8"; G1/4"; G3/8"; G1/2"; G1";
условный проход (Ду): 4; 6; 10; 16; 25 мм;
расход воздуха: 1000 - 5300 л/мин.
Фильтры-влагоотделители центробежного действия серии MINI; MIDI и MAXI с условным проходом (Ду) 4; 6; 10; 16; 25 мм предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц и удаления конденсата в пневмоприводах и системах промышленного оборудования различного назначения.
Присоединение: резьбовые отверстия в корпусе фильтра.
Рабочая среда - сжатый воздух давлением от 0,1 до 1,6 МПа очищенном не грубее 12 класса по ГОСТ 17433.
Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.
Сжатый воздух, подведенный к отверстию «IN» в корпусе, попадает в крыльчатку и получает нисходящее вращательное движение.
Капли воды и масла, а также крупные твердые частицы, находящиеся в сжатом воздухе, под действием центробежных сил отбрасываются на стенки и опускаются вниз в спокойную зону, отделенную заслонкой.
Очищенный от жидкой влаги воздух проходит через фильтрующий элемент, очищается от твердых загрязнений и поступает к выходному отверстию.
В фильтре- влагоотделителе дополнительно установлен дефлектор, препятствующий попаданию на поверхность фильтрующего элемента загрязнений, удаленных из потока под действием центробежных сил.
В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений.
В нижней части стакана фильтра - влагоотделителя расположено устройство для сброса конденсата, которое открывается в ручную при отсутствии давления, путем откручивания штуцера устройства.
Фильтры-влагоотделители должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе.
При монтаже фильтра-влагоотделителя, стрелка на его корпусе должна совпадать с направлением движения воздушного потока.
Пример записи при заказе фильтра-влагоотделителя с условным проходом 10 мм, присоединительной резьбой G3/8" климатического исполнения УХЛ, категории размещения 4: ФИЛЬТРЫ-ВЛАГООТДЕЛИТЕЛИ П-ФВ-10-MIDI УХЛ 4

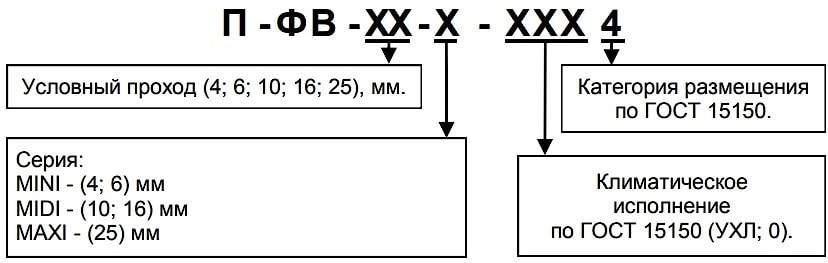

СТРУКТУРНАЯ СХЕМА ОБОЗНАЧЕНИЯ

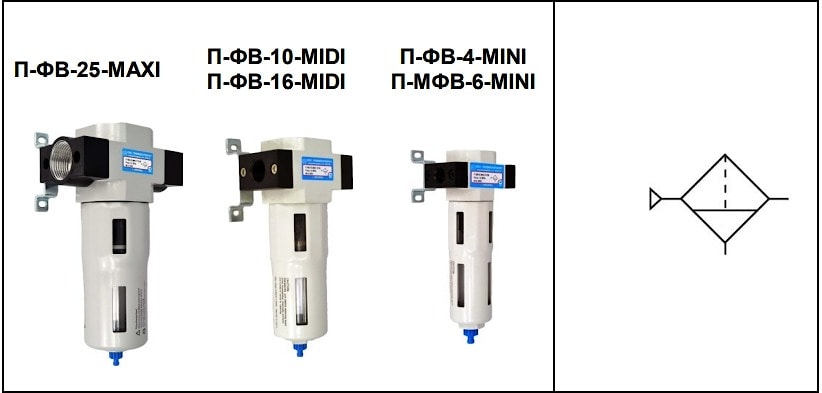

УСЛОВНОЕ ГРАФИЧЕСКОЕ ОБОЗНАЧЕНИЕ
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Параметры | Нормы для типоразмеров | ||||
П-ФВ-4- MINI | П-ФВ-6- MINI | П-ФВ-10- MIDI | П-ФВ-16- MIDI | П-ФВ-25- MAXI | |
1. Условный проход, мм | 4 | 6 | 10 | 16 | 25 |
2. Присоединение пневмолиний, дюйм | G1/8 | G1/4 | G3/8 | G1/2 | G1 |
3. Давление на входе, МПа | 0,1 - 1,6 | ||||
4. Абсолютная тонкость фильтрации, мкм | 40 | ||||
5. Степень влагоотделения, %, не менее | 90 | ||||
6. Номинальный расход воздуха, л/мин | 1000 | 1200 | 2700 | 3000 | 5300 |
7. Рабочая температура, оС | 0 - 60 | ||||
8. Масса, кг, не более | 0,239 | 0,236 | 0,536 | 0,522 | 0,84 |

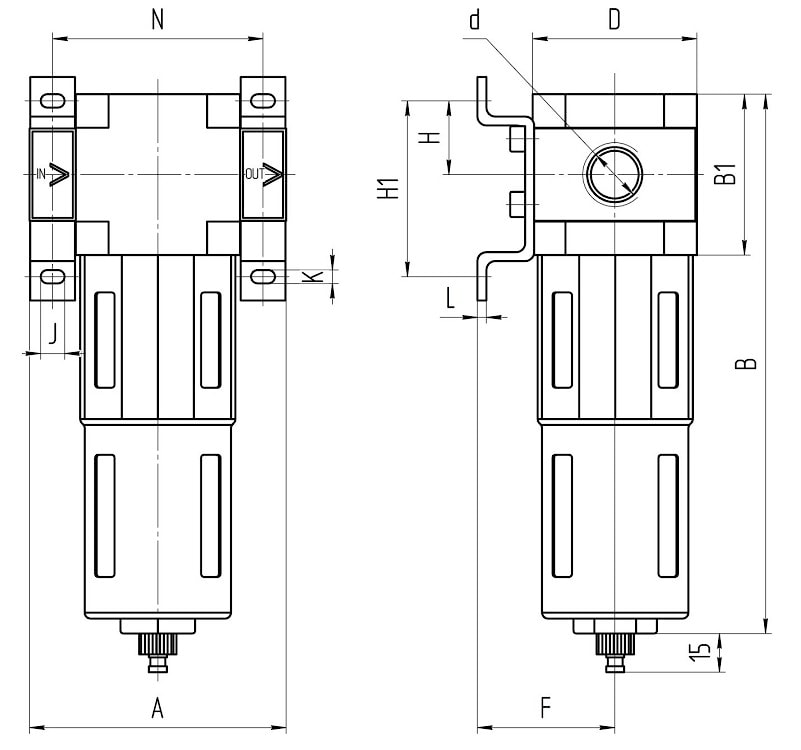

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Обозначение | Размеры, мм | |||||||||||
d | A | B | B1 | N | F | D | H | H1 | J | K | L | |
П-ФВ-4-MINI | G1/8" | 64,5 | 145 | 40 | 54 | 38 | 40 | 17,5 | 35 | 7,5 | 4,5 | 2 |
П-ФВ-6-MINI | G1/4" | |||||||||||
П-ФВ-10-MIDI | G3/8" | 86 | 180 | 55 | 71 | 47 | 55 | 25 | 60 | 8 | 3 | |
П-ФВ-16-MIDI | G1/2" | |||||||||||
П-ФВ-25-MAXI | G1" | 117 | 203 | 66 | 92 | 53 | 66 | 5,5 |
