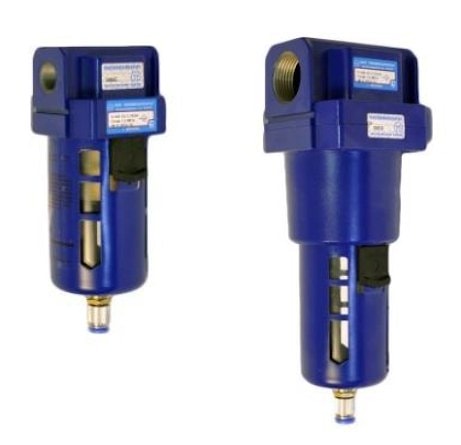

Фильтр-влагоотделитель П-ФВ

Фильтры -влагоотделители П-ФВ-4-2, П-ФВ-6-2, П-ФВ-10-2, П-ФВ-16-2, П-ФВ-25-2, П-ФВ-32-2, П-ФВ-40-2, П-ФВ-50-2 центробежного действия с условным проходом (Ду) 4, 6, 10, 16, 25, 32, 40, 50 мм , с полуавтоматическим и автоматическим отводом конденсата предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц и удаления конденсата в пневмоприводах и системах промышленного оборудования различного назначения.

Присоединение: резьбовые отверстия в корпусе фильтра.

Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Принцип работы и устройство: Сжатый воздух, подведенный к отверстию «ВХ» в корпусе, попадает в крыльчатку и получает нисходящее вращательное движение. Капли воды и масла, а также крупные твердые частицы, находящиеся в сжатом воздухе, под действием центробежных сил отбрасываются на стенки и опускаются вниз в спокойную зону, отделенную заслонкой. Очищенный от жидкой влаги воздух проходит через металлокерамический фильтрующий элемент, очищается от твердых загрязнений и поступает к выходному отверстию. В фильтре- влагоотделителе дополнительно установлен дефлектор, препятствующий попаданию на поверхность фильтрующего элемента загрязнений, удаленных из потока под действием центробежных сил. В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений. В нижней части стакана фильтра - влагоотделителя расположено полуавтоматическое устройство для сброса конденсата, которое открывается в ручную или автоматически при отсутствии давления. Сброс конденсата осуществляется в ручную путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически при отсутствии давления на выходе блока.

По отдельному заказу возможно изготовление блоков с автоматическим отводом конденсата (Ду 6...50 мм).

Фильтры-влагоотделители должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе. При монтаже фильтра-влагоотделителя, стрелка на его корпусе должна совпадать с направлением движения воздушного потока.

Пример записи при заказе фильтра-влагоотделителя с условным проходом 10 мм, присоединительной резьбой G3/8" климатического исполнения УХЛ, категории размещения 4:

Фильтры-влагоотделители П-ФВ-10-2 УХЛ 4







Габаритные и присоединительные размеры:
