Распределители с мускульным управлением ТИПА HSV

ПНЕВМОРАСПРЕДЕЛИТЕЛИ 3/2 МУСКУЛЬНЫМ (РУЧНЫМ) УПРАВЛЕНИЕМ ТИПА HSV - 01 (-02; -03; -04; -06)

Распределители 3-х линейные с условным проходом (Ду) 4; 7; 10; 12 и 18 мм, двухпозиционные, с ручным управлением, предназначены для быстрой подачи или сброса воздуха в устройствах управления.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50°С.
Допускается работа распределителей на сжатом воздухе, не содержащем распыленное масло.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность соответствуют II степени жесткости по ГОСТ 28988.
Пневмораспределители могут быть установлены в любом пространственном положении.

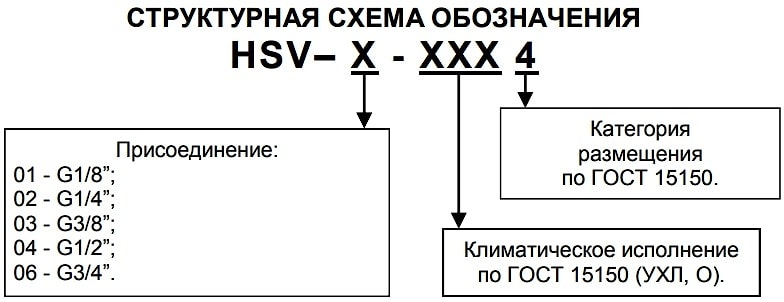

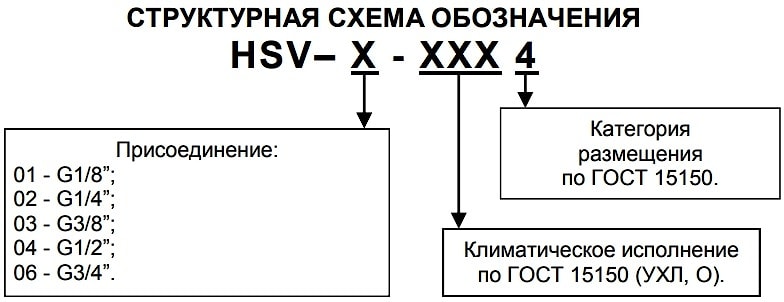

Пример записи при заказе распределителя с присоединением G1/4, ручным управлением, климатического исполнения УХЛ, категория размещения 4: ПНЕВМОРАСПРЕДЕЛИТЕЛЬ HSV - 02 УХЛ4

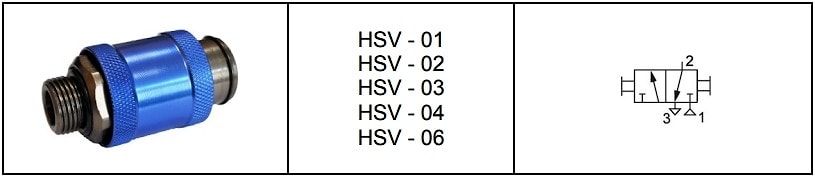

УСЛОВНОЕ ГРАФИЧЕСКОЕ ОБОЗНАЧЕНИЕ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

ПараметрыНормы для типоразмеров
HSV - 01HSV - 02HSV - 03HSV - 04HSV - 06
1. Условный проход, мм47101218
2. Присоединение пневмолиний, дюймG1/8G1/4G3/8G1/2G3/4
3. Номинальное давление, МПа1
4. Температура эксплуатации, 0Смай.60
5. Масса, кг, не более0,0150,0370,0570,1030,172

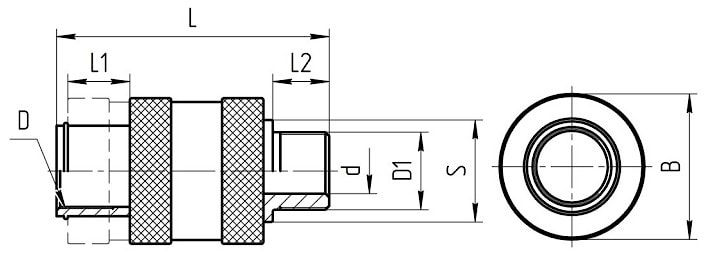

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Шифр при заказеРазмеры, мм
DD1LL1L2BS
HSV - 01G1/8"3768,52114
HSV - 02G1/4"578102519
HSV - 03G3/8"99,53124
HSV - 04G1/2"7217153927
HSV - 06G3/4"8213174636
