Блоки подготовки воздуха типа BFR

  • присоединение: G3/8; G1/2;
  • условный проход (Ду): 10; 16 мм.

Состоит из фильтра-влагоотделителя и редукционного пневмоклапана, собранного в одном корпусе.

Блоки подготовки воздуха с условным проходом (Ду) 10; 16мм, предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц, удаления конденсата и автоматического поддержания величины давления на заданном
уровне в пневмоприводах и системах промышленного оборудования.
Присоединение: резьбовые отверстия в корпусе блока.
Рабочая среда - сжатый воздух давлением от 0,1 до 0,95 МПа очищенном не грубее 12 класса по ГОСТ 17433.
Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.
Блок подготовки воздуха состоит из фильтравлагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапанном редукционным.
К корпусу с низу крепится резервуар для сбора конденсата с другими деталями фильтра - влагоотделителя.
К корпусу с верху крепится стакан, в котором размещены детали пневмоклапана редукционного типа BR с настроечным устройством.
Сжатый воздух, подведенный к входному отверстию «ВХ» в корпусе, попадает в крыльчатку фильтра влагоотделителя и получает нисходящее вращательное движение, затем через металлокерамический фильтрующий элемент поступает в редукционный клапан и проходит к выходному отв. блока.
В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений.
Настроечное устройство блока подготовки воздуха обеспечивает плавное изменение давления на выходе в пределах всего диапазона настройки.
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.
Блоки подготовки воздуха должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна закрепленного на редукционном клапане.
При монтаже блока подготовки воздуха стрелка на его корпусе должна совпадать с направлением движения воздушного потока.

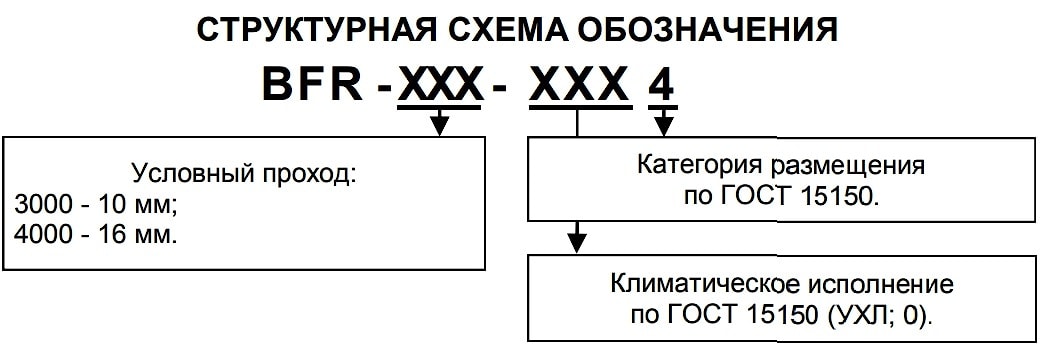

Пример записи при заказе блока подготовки воздуха с условным проходом 10 мм, присоединительной резьбой G3/8", климатического исполнения УХЛ, категории размещения 4: БЛОК ПОДГОТОВКИ ВОЗДУХА BFR - 3000 УХЛ 4

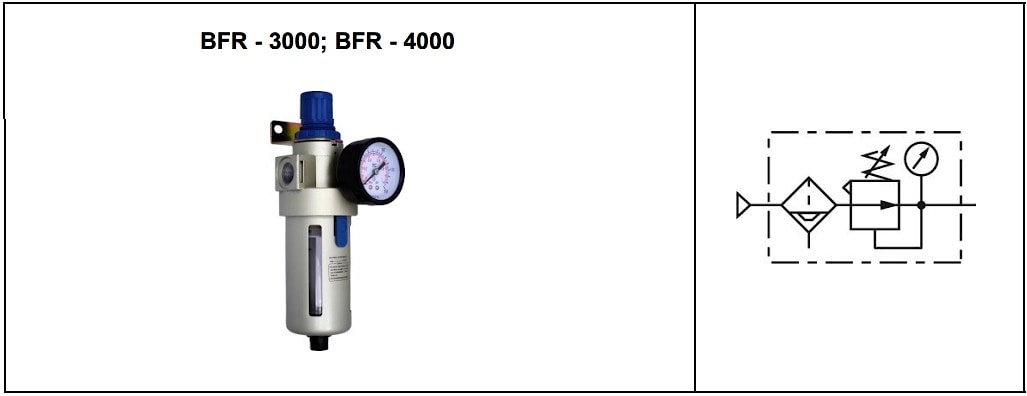

УСЛОВНОЕ ГРАФИЧЕСКОЕ ОБОЗНАЧЕНИЕ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

ПараметрыНормы для типоразмеров
BFR-
-3000-4000
1. Условный проход, мм1016
2. Присоединение пневмолиний, дюймG3/8G1/2
3. Номинальное давление, Мпа0,95
4. Минимальное давление, МПа0,1
5. Абсолютная тонкость фильтрации, мкм40
6. Степень влагоотделения, %, не менее90
7. Диапазон настройки давлен. на выходе, Мпа0,05-0,85
8. Вместимость резервуара для конденсата, см3 , не менее60
9. Отвод конденсатаполуавтоматический с возможностью ручного
10. Масса, кг, не более0,490,48

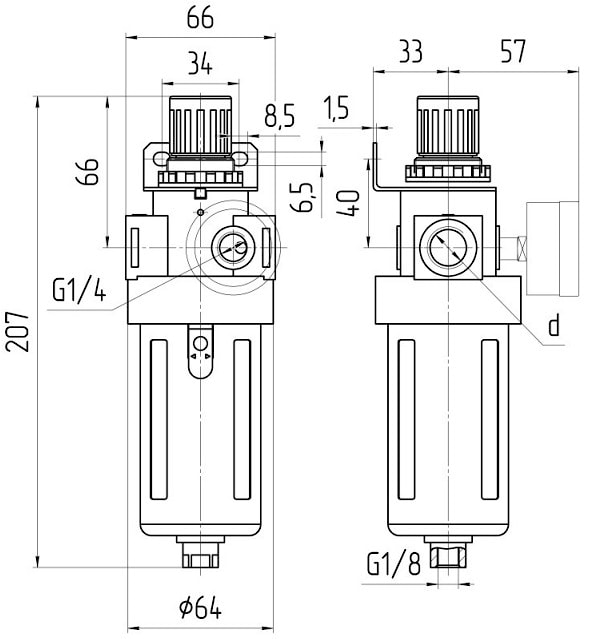

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ОбозначениеРазмеры, мм
BFR - 3000G3/8
BFR - 4000G1/2
