Блоки подготовки воздуха типа BFC

  • присоединение: G3/8; G1/2;
  • условный проход (Ду): 10; 16 мм.

Состоит из блока подготовки воздуха типа BFR и маслораспылителя типа BL.

Блоки кондиционирования с условным проходом (Ду) 10; 16 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.
Присоединение: резьбовые отверстия.
Рабочая среда - сжатый воздух давлением от 0,1 до 0,95 МПа очищенном не грубее 12 класса по ГОСТ 17433.
Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.
Блок кондиционирования содержит блок подготовки воздуха типа BFR и маслораспылитель типа BL с проставкой между ними для установки крепежного кронштейна.
Из пневмосети сжатый воздух поступает во входное отверстие «ВХ», блока подготовки воздуха типа BFR, который состоит из фильтра влагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапаном редукционным.
Для настройки давления служит винт блока подготовки воздуха, при вращении которого устанавливается необходимое давление на выходе блока.
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.
Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона.
Маслораспылитель следует заправлять через резьбовое отверстие, закрываемое пробкой, минеральным маслом, вязкостью не более 35мм2 /с при температуре 50°С, очищенном не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.
В металлических кожухах, защищающих прозрачные стаканы блока кондиционирования, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений или смазочного материала. Уровень смазочного материала должен контролироваться визуально и находиться между рисками.
Блоки кондиционирования должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна. При монтаже блоков кондиционирования, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.

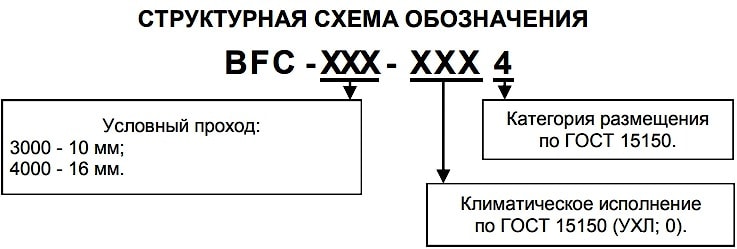

Пример записи при заказе блока кондиционирования с условным проходом 10 мм, присоединительной резьбой G 3/8", климатического исполнения УХЛ, категории размещения 4: БЛОК КОНДИЦИОНИРОВАНИЯ BFC - 3000 УХЛ 4

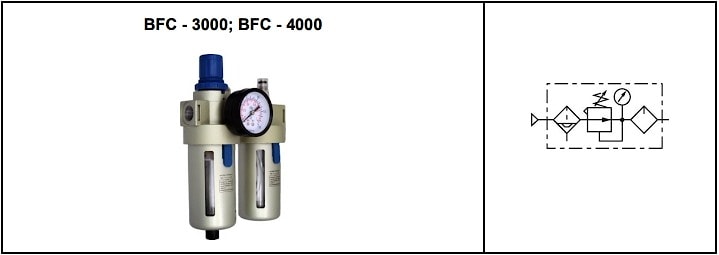

УСЛОВНОЕ ГРАФИЧЕСКОЕ ОБОЗНАЧЕНИЕ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

ПараметрыНормы для типоразмеров
BFR-
-3000-4000
1. Условный проход, мм1016
2. Присоединение пневмолиний, дюймG3/8G1/2
3. Номинальное давление, Мпа0,95
4. Минимальное давление, МПа0,1
5. Абсолютная тонкость фильтрации, мкм40
6. Степень влагоотделения, %, не менее90
7. Диапазон настройки давлен. на выходе, Мпа0,05-0,85
8. Вместимость резервуара для конденсата, см3 , не менее60
9. Отвод конденсатаполуавтоматический
с возможностью ручного
10. Полезная вместимость резервуара для масла,см3 , не менее90
11. Масса, кг, не более0,840,81

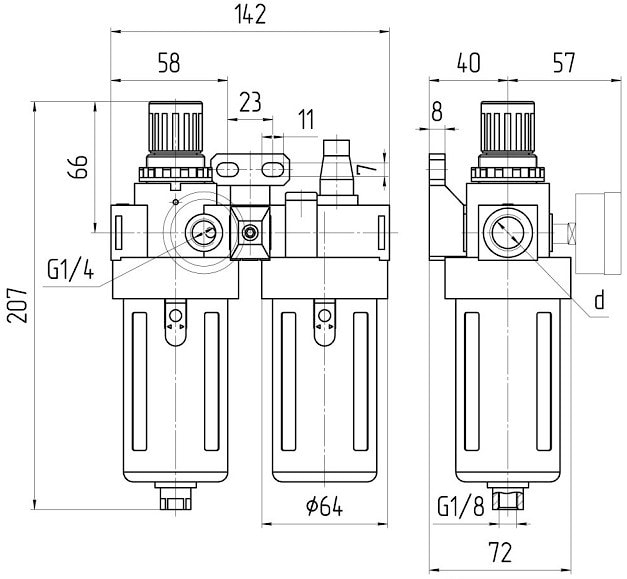

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ОбозначениеРазмеры, мм
BFR - 3000G3/8
BFR - 4000G1/2
