Установки электродуговой резки

Комплектные электродуговые установки марки КЭДУ-04 позволяют резать практически любые металлы и сплавы - стальной и чугунный лом, биметаллы, титан, лома на основе меди и алюминия. Принцип работы оборудования заключается в создании электрической дуги между разрезаемым металлом и графитовым электродом, высокая температура дуги обеспечивает расплавление металла в зоне резки.



Преимущества оборудования КЭДУ-04:

- Возможность резки практически любых металлов и сплавов.

- Высокая производительность.

- До шести постов резки от одной установки.

- Уникальные возможности по толщине разрезаемого металла.

- Удобный расходный материал – графитовые электроды.

- Работа оборудования при температуре от –40 до +40ºС.

- Надежность и простота в обслуживании и эксплуатации.

- Отсутствие требований к чистоте поверхности и конфигурации разрезаемого металла.

Установки КЭДУ-04 разработаны специально для предприятий, занимающихся переработкой лома металлов. Все что нужно для эксплуатации КЭДУ-04 – источник тока 380В и графитовые электроды. Наличие на металле загрязнений, ржавчины или защитных покрытий не снижает скорости резки. Возможна резка многослойных перегородок за один проход.

Технико-экономические характеристики:

Производительность оборудования при резке тонкостенного металла: (на один ручной резак):

- черные металлы – до 1000 т/мес.

- цветные металлы – до 500 т/мес.

При резке тонны стального лома в габарит 3А расходуется:

- электроэнергии 50 - 100 кВт*час;

- графитовых электродов 1,5 - 2 кг.



На предприятиях черной и цветной металлургии это металлургическое оборудование используется также для обрезки литников, обработки поверхности отливок, подготовки шихты, резки нестандартных отливок, «козлов», сливов ковшей, другого крупногабаритного лома.

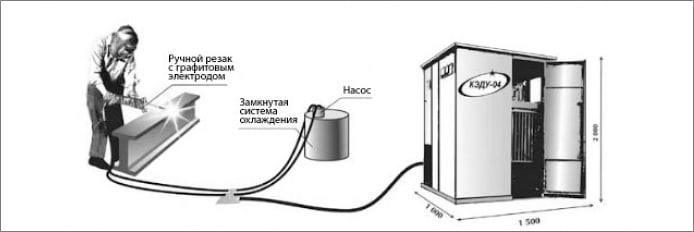

Принципиальная схема работы оборудования:



Описание оборудования:

Оборудование КЭДУ- 04 изготавливается нескольких типов и модификаций. Комплектуется силовыми трансформаторами мощностью от 100 до 630 кВт. Оборудование питается от сети 0,4 кВт и не требует согласования на подключение и разрешения органов Энергонадзора.

Количество постов резки и максимальная толщина разрезаемого металла зависит от мощности трансформатора и составляет от 1 до 6 постов.

Щит управления установки оснащен пусковой аппаратурой, приборами КИП и учета электроэнергии. Все компоненты установки смонтированы на сварной раме и защищены металлическим кожухом.

В зависимости от вида разделываемого лома применяются ручные или станковые резаки. Ручной резак состоит из токопроводящего медного провода, расположенного внутри водонаполненного шланга, электрододержателя, зажима и присоединительных электрических клемм. Для отвода тепла от токопроводящего провода и держателя резака применяется водяное охлаждение в режиме замкнутого цикла.

Станковый резак, оборудованный колесной рамой для перемещения и защитным экраном, используется для резки массивных деталей. Система охлаждения работает на воде или на охлаждающей жидкости типа "тосол".

Для охлаждения силовой части установки применяется вентилятор с трехфазным асинхронным двигателем, который включается одновременно с трансформатором.

Технические характеристики:

Напряжение питающей сети	380 В
Мощность силовой установки	от 100 до 630 кВт
Напряжение холостого хода	70 В
Рабочий ток	150-400 А
Режим работы, ПВ	100%
Потребляемая мощность ручного резака	от 60 до 100 кВт
Количество постов ручной резки	до 6
Зона резки без перемещения установки	до 25 метров
Охлаждение резака	вода, замкнутый цикл
Скорость резки	до 8 м/мин
Максимальная толщина разрезаемого металла	до 1200 мм
Габаритные размеры	1100х1500х2000 мм
Масса оборудования	1500 – 2500 кг
Уровень звука на опорном радиусе 3 м	не > 60 Дб

Модельный ряд установок КЭДУ-04:

Модель	Мощность силовой установки, кВт	Количество постов резки ручной	станковой	Максимальная толщина металла,мм
КЭДУ-04/100	100	1	-	200
КЭДУ-04/160	160	1	-	200 - 400
КЭДУ-04/180	180	1-2*	-	200 - 400
КЭДУ-04/250	250	2	-	400
КЭДУ-04/340	340	3	1	600
КЭДУ-04/400	400	4	1	600- 800
КЭДУ-04/630	630	6	1-2*	1200**

* - в зависимости от толщины металла

** - возможна резка металла большей толщины

Сегодня установки КЭДУ-04 эксплуатируются более чем на двухстах предприятиях, в том числе на заводах «Севмаш», «Северсталь», «Носта», «НСММЗ», «Уралэлектромедь», «Первоуральский трубный завод», «Иркутский сталелитейный завод», «КАМАЗ-Металлургия», «ВМЗ «Красный Октябрь», «МЗиК», «Приморвторсырье», «Уралвтормет», «Тюменьвтормет» и других предприятиях системы «Втормет».

На все установки марки КЭДУ-04 предоставляется гарантия один год. Срок эксплуатации оборудования – 10 лет.
