Гидродроссели с обратным клапаном ДКМ-10/3

Гидродроссели с обратным клапаном ДКМ-10/3  Гидродроссели с обратным клапаном типа ДКМ 10/3 предназначены для создания перепада давлений в подводимом и отводимом потоках рабочей жидкости или регулирования величины расхода при прохождении потока в одном направлении и для свободного пропускания потока при прохождении его в обратном направлении.



Технические характеристики

Наименование параметраВеличина
Условный проход, мм10
Давление на входе, МПа:
минимальное
номинальное
максимальное
0,35
32
35
Максимальное давление на выходе, МПа32
Расход рабочей жидкости, л/мин:
номинальный
максимальный
64
160
Давление открывания обратного клапана, МПа
предельное отклонение, МПа
0,05
+0,03-0,01
Внутренняя герметичность (максимальные внутренние утечки), см 3 /мин350
Перепад давлений на полностью открытом дроселе при номинальном расходе, МПа0,25
Перепад давлений на обратном клапане при номинальном расходе, МПа0,35
Масса (без рабочей жидкости), кг2,2
Момент силы настройки, Н * м, не более20

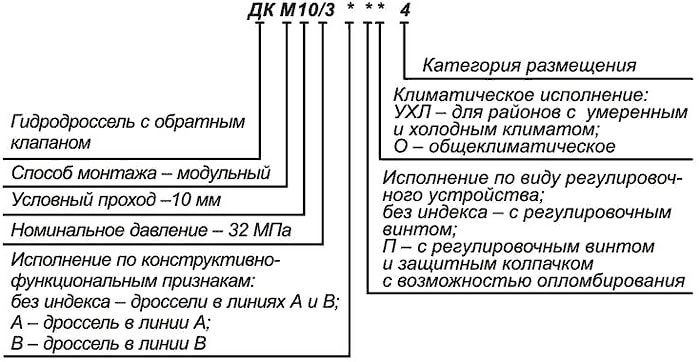

Структура условного обозначения



Условное графическое обозначение



P - напорная гидролиния;
А и B - гидролинии, идущие к другим гидроуйстройствам (цилиндровые гидролинии);
Т и T1 - сливные гидролинии
