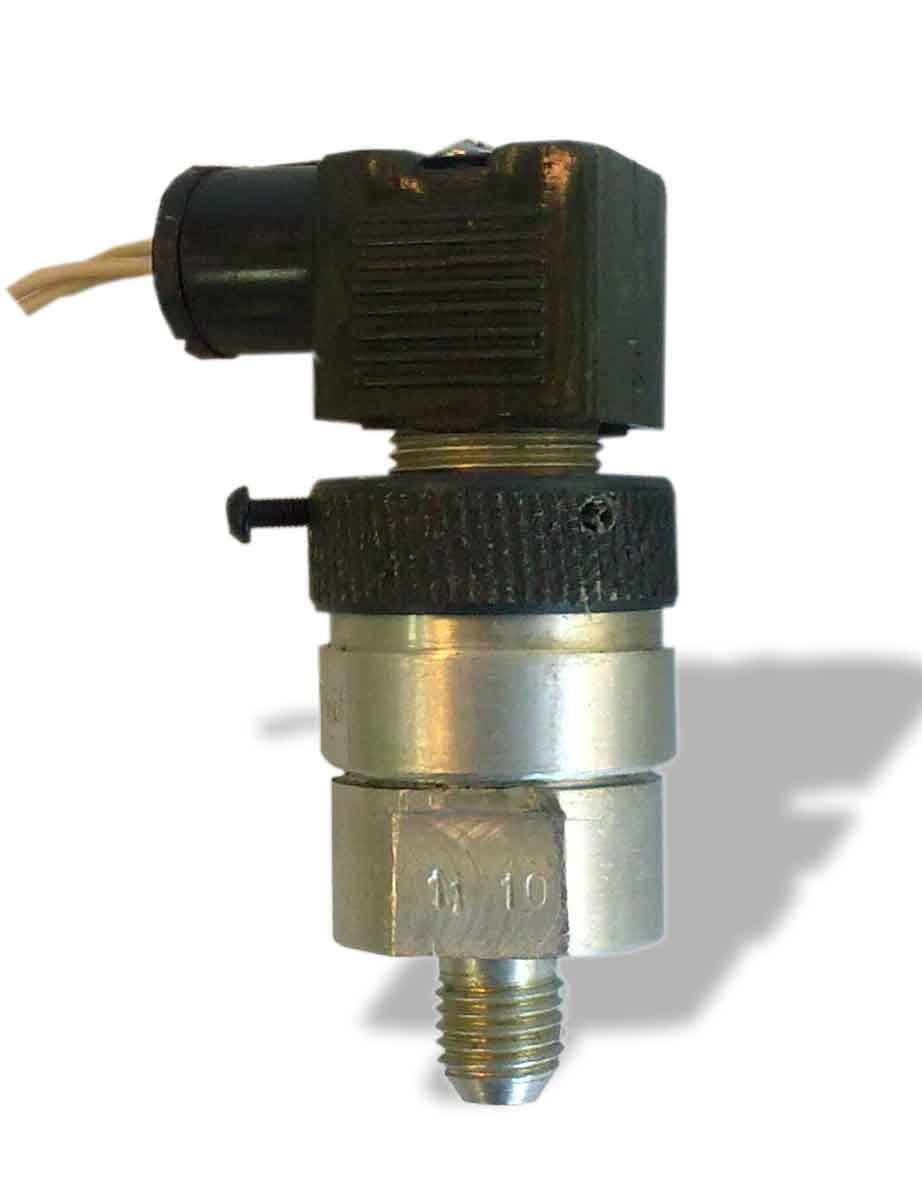

Реле давления малогабаритные типа МРД, МРДР

Виды реле давления МРД:

- реле давления малогабаритные нерегулируемые МРД;
- реле давления малогабаритные регулируемые МРДР.
Реле давления малогабаритные МРД используются в смазочных системах кузнечно-прессового оборудования, станков и других машин для контроля давления.

Основные технические характеристики реле давления малогабаритного типа МРД:

-номинальное давление, МПа 0,06; 0,63; 1,0; 1,6; 2,5; 3,2;
-допускаемая погрешность срабатывания, % +-10;
-напряжение питания постоянного тока, В 24;
-длительный ток, выходных контактов реле, А 0,5;
-масса, кг не более 0,15;
-присоединительная резьба М12х1,5.

Условия эксплуатации:

Реле давления МРД работают на чистых минеральных маслах кинематической вязкостью от 10 до 600 мм2/с (сСт), температура масла от +5°С до +50°С. Температуре окружающей среды от +1°С до +40°С.

Структура обозначений:

Реле давления малогабаритное, нерегулируемое, на номинальное давление 2.5 МПа, предназначенное для стран с умеренным климатом
— реле давления МРД-25 УХЛ4;

реле давления малогабаритное, регулируемое, с диапазоном давлений 0,63 – 6.3 МПа, для стран с тропическим климатом
— реле давления МРДР-63 О4.1
