Питатели импульсные смазочные

Питатели импульсные смазочные в составе смазочных импульсных систем предназначены для дозированной подачи жидкого смазочного материала к узлам трения машин и механизмов.
Питатели работают на чистых минеральных маслах кинематической вязкостью от 10 до 600 мм2/с (сСт) при
температуре масла от +5°С до +50°С и окружающей среды от +1°С до +40°С.

Пример условного обозначения питателя исполнения 1 с одним отводом, подаваемым объёмом 0,05см3, для работы в умеренном климате:

Питатель 1-005 УХЛ4 ТУ2.053.022 5228.024 – 90;

то же, исполнения 2 с пятью отводами, подаваемыми объёмами 0,20 см3; 0,20 см3; 0,32 см3; 0,50 см3; 0,32 см3, для работы в тропическом климате:

Питатель 2-020-020-032-050-032 О4.1 ТУ2.053.022 5228.024 – 90

Основные технические характеристики питателей импульсных смазочных при их работе на жидком смазочном материале с кинематической вязкостью 100±20 мм2/с (сСт)приведены ниже в таблице:

Тип	Число отводов	Макс. давление на входе, МПа	Макс. давление на выходе, МПа	Объем, подаваемый за цикл, см3	L max, мм,	Масса, кг
1	1	3,2	1,6	0,02; 0,05	78	0,08
	2				74	0,14
	3				74	0,22
	5				74	0,35
2	1	3,2	1,6	0,05; 0,1; 0,2; 0,32; 0,5	92	0,16
	2				87	0,26
	3				87	0,35
	5				87	0,35

Рис.1. Одноотводный импульсный смазочный питатель

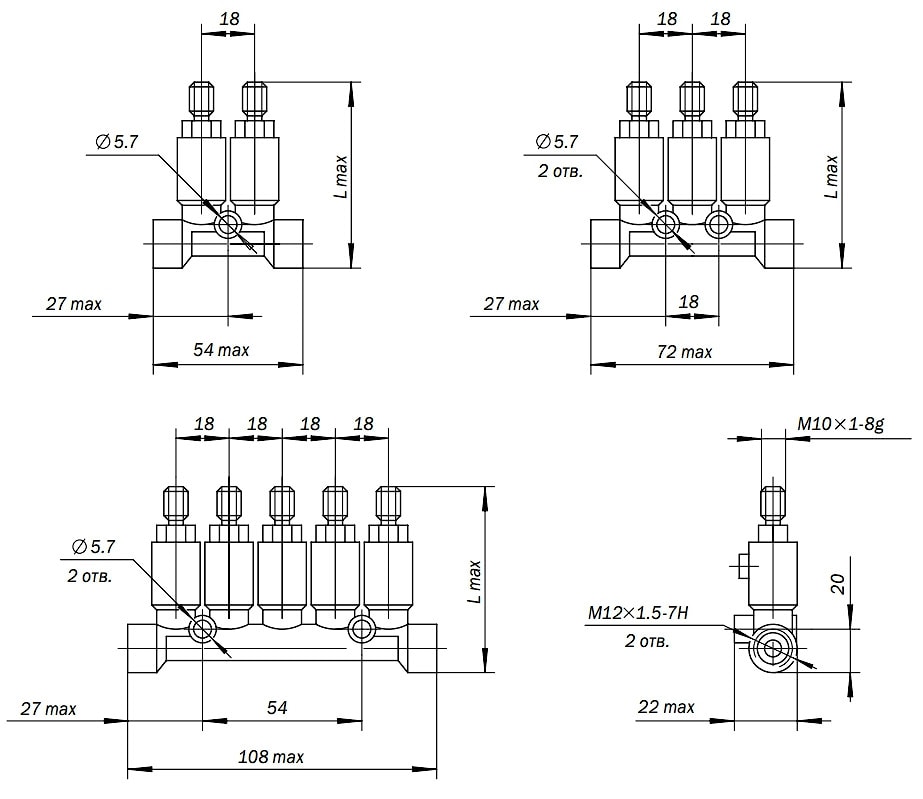

Рис.2. Многоотводные импульсные смазочные питатели
