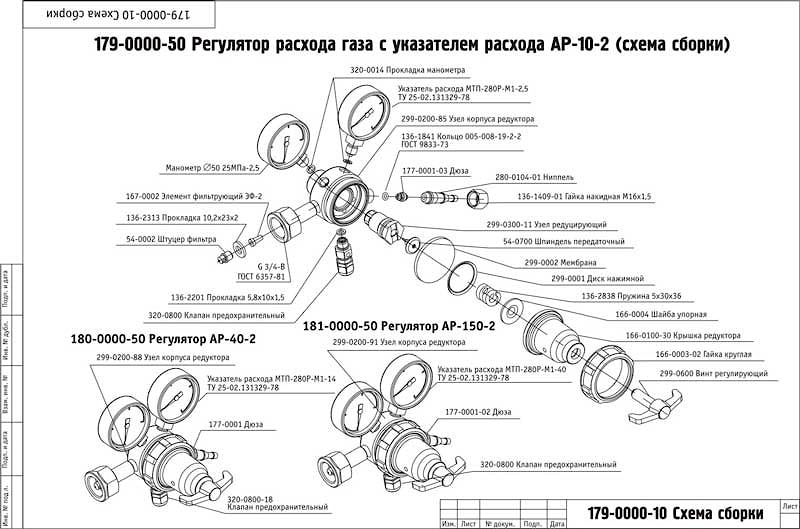

Регулятор расхода для аргона АР-150-2, АР-150-2МГ

Регуляторы предназначены для понижения давления газа, поступающего из баллона, и автоматического поддержания постоянным заданного расхода.

Регуляторы ОКП 36 4572 выпускаются по ТУ 26-05-105-88.

Регуляторы выпускаются для газов:

аргона – АР-10-2; АР-40-2; АР-150-2; АР-10-2МГ; АР-40-2МГ; АР-150-2МГ;

Регуляторы изготавливаются видов климатического исполнения УХЛ2 или Т2 по ГОСТ 15150, но для работы в интервале температур:

от минус 200 до плюс 400 С - АР-10-2; АР-40-2; АР-150-2; АР-10-2МГ; АР-40-2МГ; АР-150-2МГ.

Наименование показателей	АР-10-2	АР-40-2	АР-150-2
	АР-10-2МГ	АР-40-2МГ	АР-150-2МГ
Заводской код изделия	009391	008491	009291
	009371	008471	009271
Редуцируемый газ	Аргон
Давление газа на входе, МПа(кгс/см2): наибольшее;	20(200)	20(200)	20(200)
наименьшее при наибольшем расходе	1,5(15)	0,8(8)	1,5(15)
Наибольшая пропускная способность при наибольшем рабочем давлении (красная шкала указателя расхода при дюзе №2, м3/ч (л/мин)	0,6	2,4	9
	(10)	(40)	(150)
Пропускная способность по черной шкале расходомера при дюзе №1 в интервале, м3/ч (л/мин)	0,03-0,15 (0,5-2,5)	0,30-0,84 (5-14)	0,6-2,4 (10-40)
Диаметры расходных шайб (дюз),мм: №1	0,15	0,.55	0,75
№2	0,35	0,85	1,45
Габаритные размеры, мм, не более	170х140х155
Для малогабаритных регуляторов	170х140х140
Масса, кг, не более	1,5
Для малогабаритных регуляторов	1,2
Присоединительные размеры: на входе – гайка накидная с внутренней резьбой	G ¾ ГОСТ 6357
на выходе – штуцер с гайкой и ниппелем	М16х1,5 ГОСТ 24705
