Пневмораспределители золотниковые типа П-РO3

Пневмораспределители золотниковые П-РO3М11, П-РO3М12, П-РO3М13, П-РO3Р14, П-РO3Р15, П-РO3Ф, П-РO3П1, П-РO3П2, предназначены для изменения направления сжатого воздуха в зависимости от внешних управляющих воздействий в пневматических системах управления.

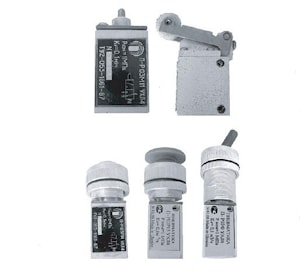

Пневмораспределители изготавливаются со следующими исполнениями по виду управления:

М11—с механическим управлением толкателя (шток);

М12—с механическим управлением рычагом с роликом;

М13—с механ. управлением ломающимся рычагом с роликом;

Р14—с ручным управлением кнопкой;

Р15—с ручным управлением грибовидной кнопкой;

Ф—с ручным управлением рычагом (тумблер);

П1—с односторонним пневмоуправлением и пружинным возвратом;

П2—с двухсторонним пневматическим управлением.

Наименование параметров	Исполнения распределителей П-РОЗ
	М11	М12	М13	Р14	Р15	Ф	П1	П2
1. Условный проход, мм	2,5
2. Номинальное давление, МПа	1,0
3. Пропускная способность Kv , м3/ч, не менее	0,1
4. Сила на органах управления, Н, не более	20	15	15	8	12	25	-	-
5. Масса, кг, не более	0,09	0,13	0,14	0,12	0,12	0,17	0,12	0,12
6. Время срабатывания, с, не более: - включение - выключение	-	-	-	-	-	-	0,01 0,01	0,01 -
7. Максимальное число срабатываний, с-1	-	-	-	-	-	-	20	20
8. Минимальное давление управления, МПа	-	-	-	-	-	-	0,14	0,14
