Главная » Редукторы » Редукторы цилиндрические » Редуктор Ц2 250- Ц2 1000 специальный крановый (цилиндрический)

Редуктор Ц2 250- Ц2 1000 специальный крановый (цилиндрический)

Редукторы цилиндрические двухступенчатые специальные крановые (с межосевым расстоянием тихоходной ступени до 600 мм) горизонтальные общемашиностроительного применения типов Ц2-250, Ц2-300, Ц2-350, Ц2-400, Ц2-500, Ц2-500, Ц2-650, Ц2-750, Ц2-1000 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Технические характеристики редукторов Ц2:

Наименование технических характеристик	Типоразмер редуктора
Наименование технических характеристик	Ц2-250	Ц2-300	Ц2-350	Ц2-400	Ц2-500	Ц2-650	Ц2-750	Ц2-1000
Передаточные числа	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н	6300	8000	10000	10000	14000	20000	32000	80000
Номинальный крутящий момент на выходном валу, Н.м	825	1180	1750	3350	5450	14500	23000	54000
КПД	0,96
Масса, кг	87	138	210	315	500	1100	1650	3700

Габаритные и присоединительные размеры редукторов Ц2:

Редуктор	Aw_t	Aw_b	А	A₁	В	Н	H₁	h	h₁	L	L₁	L₂	L₃	L₄	L₅	d	n
Ц2-250	150	100	285	210	260	310	160	18	-	515	400	75	183	220	280	22	4
Ц2-300	175	125	350	250	300	362	190	22	-	620	475	90	215	255	300	26	4
Ц2-350	200	150	400	280	330	410	212	25	-	700	550	100	238	300	345	26	6
Ц2-400	250	150	500	320	380	505	265	27	-	805	640	150	286	325	375	33	6
Ц2-500	300	200	640	360	440	598	315	30	-	985	785	190	340	390	445	39	6
Ц2-650	400	250	780	470	560	695	315	36	95	1270	910	190	443	480	550	39	8
Ц2-750	450	300	900	560	650	783	355	40	100	1455	1040	225	494	570	645	46	8
Ц2-1000	600	400	1200	760	860	1018	450	45	155	1905	1400	300	645	740	805	52	8

Присоединительные размеры конических валов Ц2:

Редуктор	быстроходный вал						тихоходный вал
Редуктор	d	d₁	l	l₁	b	t	d	d₁	l	l₁	b	t
Ц2-250	30	М20х1,5	80	58	5	15,55	65	М42хЗ,0	140	105	16	33,88
Ц2-300	35	М20х1,5	80	58	6	18,55	75	М48хЗ,0	140	105	18	38,88
Ц2-350	40	М24х2,0	110	82	10	20,9	85	М56х4,0	170	130	20	43,75
Ц2-400	50	М36хЗ,0	110	82	12	25,95	95	М64х4,0	170	130	22	48,75
Ц2-500	60	М42хЗ,0	140	105	16	31,38	110	М80х4,0	210	165	25	55,88
Ц2-650	70	М48хЗ,0	140	105	18	36,38	140	М100x4,0	250	200	32	72
Ц2-750	80	М56х4,0	170	130	20	41,25	170	М125x4,0	300	240	40	88
Ц2-1000	100	М72х4,0	210	165	25	50,88	220	M140x4,0	350	280	50	114

Присоединительные размеры цилиндрических валов Ц2:

Редуктор	тихоходный вал
Редуктор	d	d₁	d₂	l	l₁	b	t	n	L
Ц2-250	65r6	32	M10	105	20	18	71	2	255
Ц2-300	75r6	50	M12	105	22	20	82	2	280
Ц2-350	85г6	50	M12	130	22	22	93	2	320
Ц2-400	95г6	50	M12	130	22	25	104	2	350
Ц2-500	110s6	80	M12	165	22	28	120	3	410
Ц2-650	140s6	80	M12	200	22	36	152	3	510
Ц2-750	170s6	105	M16	240	26	40	184	3	595
Ц2-1000	220s6	140	M20	280	32	50	237	3	745

Присоединительные размеры тихоходного вала в виде зубчатой полумуфты:

Редуктор	b	d	d₁	d₂	L	l	l₁	Зацепление
Редуктор	b	d	d₁	d₂	L	l	l₁	m	z
Ц2-250	20	147	72F8	95	198	8	38	3,5	40
Ц2-300	25	210	80F8	105	227	9,5	50	5	40
Ц2-350	30	252	110F8	140	255	10	60	6	40
Ц2-400	30	252	110F8	140	280	10	60	6	40
Ц2-500	40	336	150F8	215	330	15	65	8	40
Ц2-650	50	420	160F8	230	410	15	70	10	40
Ц2-750	60	504	200F8	290	480	20	90	12	40
Ц2-1000	80	672	320F8	445	645	25	130	16	40

Присоединительные размеры полого вала редуктора Ц2-400П:

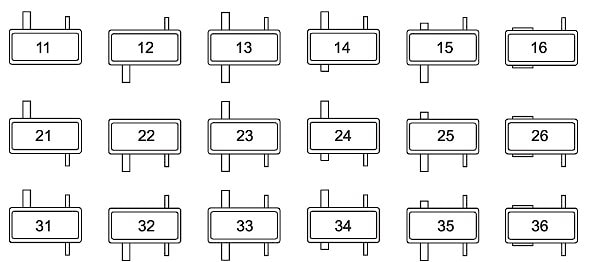

Варианты сборки редукторов Ц2 250- Ц2 1000:
