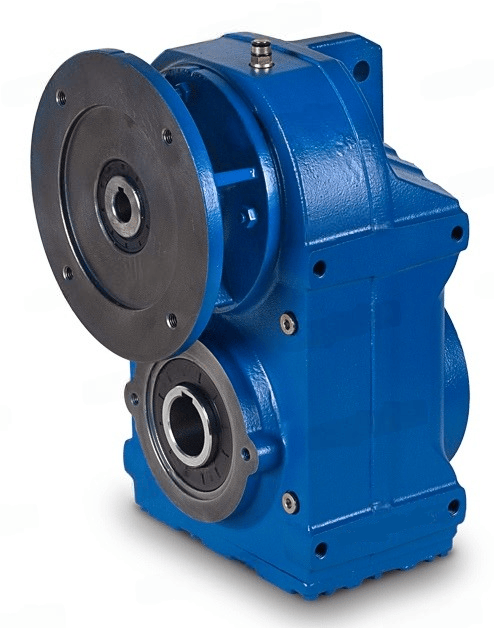

Мотор-редуктор F 97. 223,88. 3,0. 0,55x750. 270-2. M1. G | |||||||
F | 97 | 223,88 | 3,0 | 0,55х750 | 270-2 | M1 | G |
Модель редуктора | Габарит редуктора При составном (сдвоенном) исполнении, указывается типоразмер приставки. | Передаточное число | Обороты на выходном валу редуктора nвых, об/мин | Мощность и обороты электродвигателя при отсутствии электродвигателя указывается PAM фланца под электродвигатель | Положение клеммной коробки электродвигателя положение Х по умолчанию не указывается | Монтажное | Дополнительные опции |
Смотрите таблицу «Модели редукторов» | Смотрите вкладку «Таблицы выбора и технические характеристики» | Смотрите вкладку «Таблицы выбора и технические характеристики» | Смотрите вкладку «Таблицы выбора и технические характеристики» | Смотрите вкладку «Таблицы выбора и технические характеристики» | Смотрите рисунок внизу страницы "Положение клеммной коробки" | Смотрите рисунок внизу страницы | 1) G - исполнение с резиновым буфером 2) AD – исполнение с входным валом вместо электродвигателя 3) PAM - исполнение присоединительного фланца под двигатель |
МОДЕЛИ РЕДУКТОРОВ
Модель | Особенности исполнения | Модель | Особенности исполнения | ||

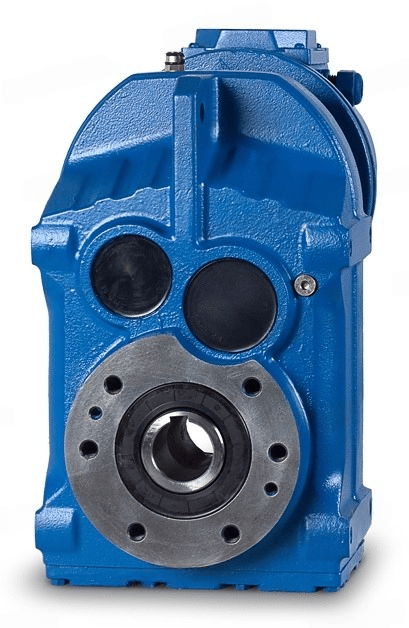

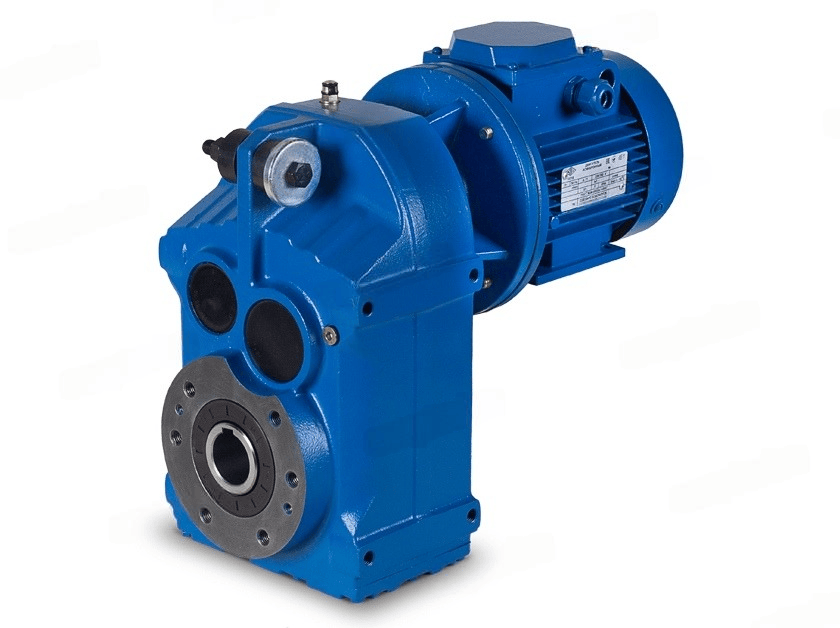

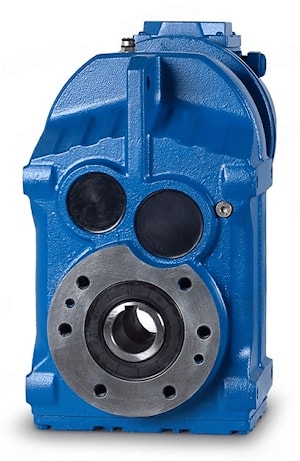

F | ![]() | Выходной цилиндрический вал Монтаж редуктора c помощью крепежных отверстий на корпусе редуктора | FA, FV, FH | ![]() | Полый выходной вал: - со шпоночным пазом (A); - с шлицевым пазом (V); - гладкий со стяжной муфтой (H). Монтаж редуктора c помощью крепежных отверстий на корпусе редуктора, либо на вал оборудования |
FF | ![]() | Выходной цилиндрический вал Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5) | FAF, FVF, FHF | ![]() | Полый выходной вал: - со шпоночным пазом (A); - с шлицевым пазом (V); - гладкий со стяжной муфтой (H). Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5) |
FAZ, FVZ, FHZ | ![]() | Полый выходной вал: - со шпоночным пазом (A); - с шлицевым пазом (V); - гладкий со стяжной муфтой (H). Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B14) | ![]() | Составной (сдвоенный) редуктор. В обозначении редуктора после габарита указывается типоразмер приставки. Например: F97 R57 |

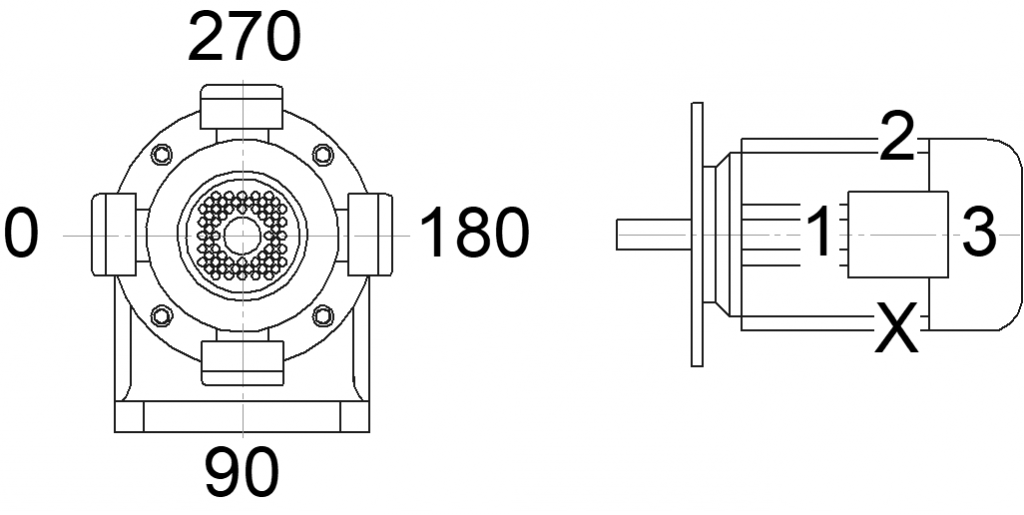

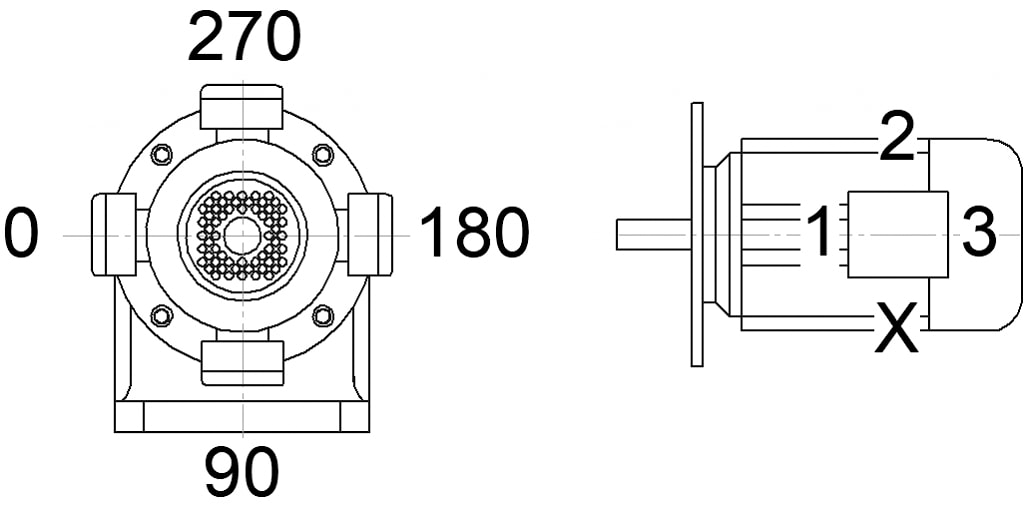

ПОЛОЖЕНИЕ КЛЕММНОЙ КОРОБКИ ЭЛЕКТРОДВИГАТЕЛЯ

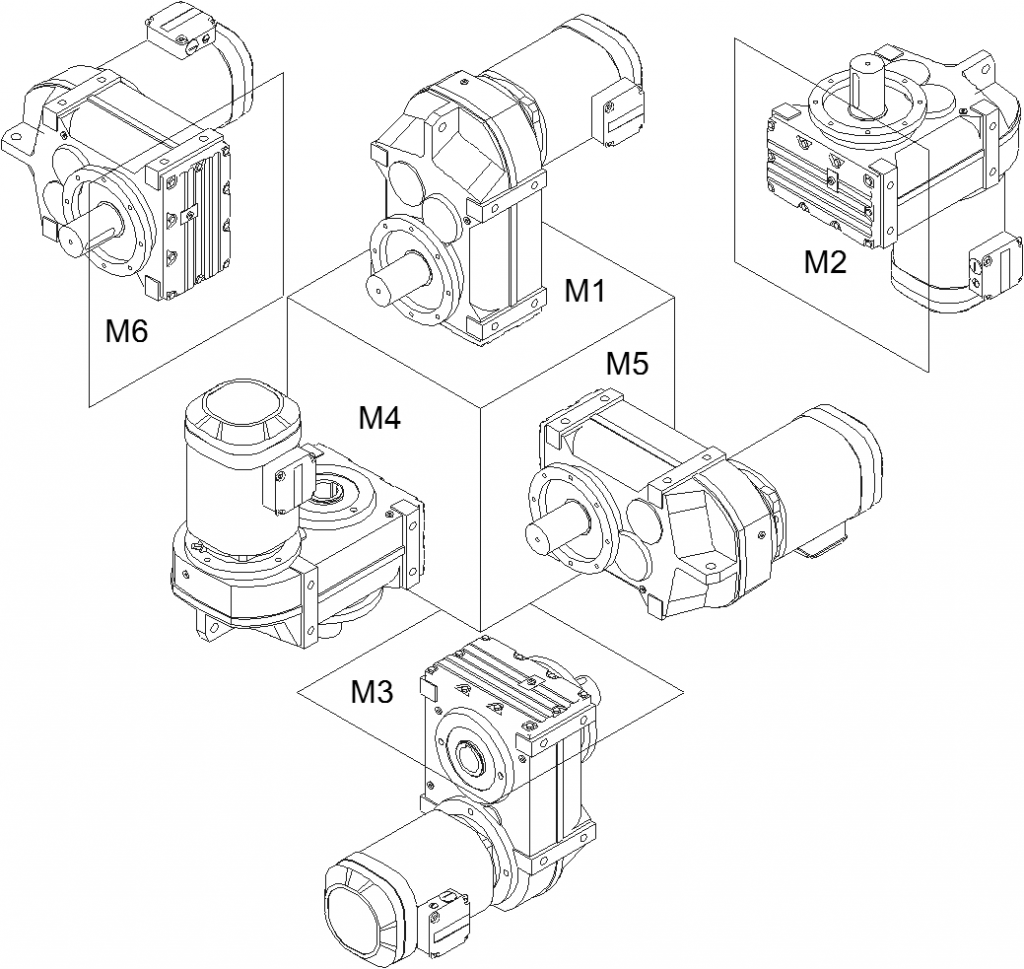

МОНТАЖНЫЕ ИСПОЛНЕНИЯ

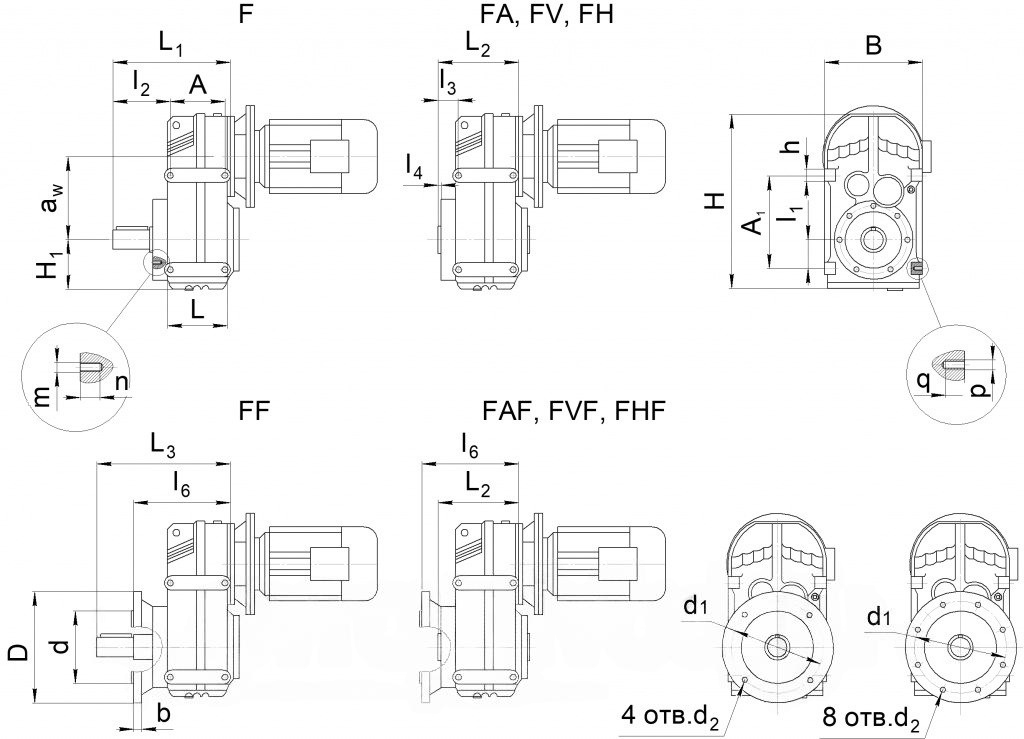

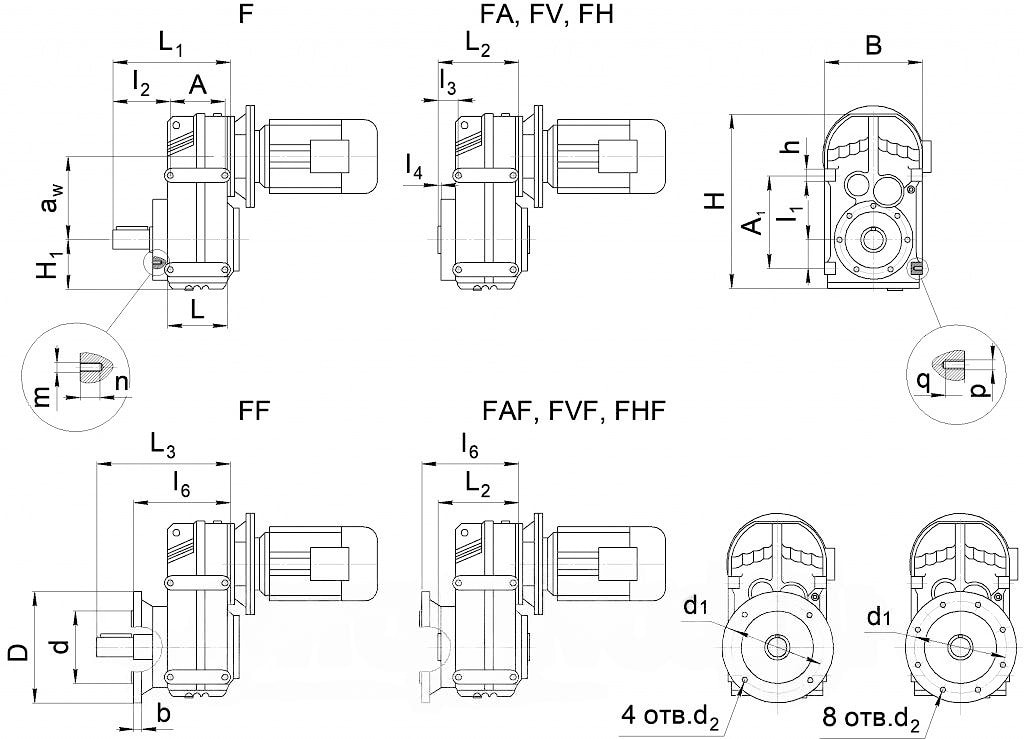

Габарит | L1 | L2 | L3 | B | H | aw | H1 | A | A1 | h | L | m x n | p x q |
37 | 160 | 110 | 184 | 165 | 252 | 112 | 78 | 77 | 115 | 20 | 95 | M8 x 11 | M8 x 11 |
47 | 193 | 133 | 218 | 180 | 269 | 128.1 | 77 | 93 | 145 | 20 | 109 | M8 x 11 | M10 x 15 |
57 | 221 | 150 | 243 | 200 | 317 | 136 | 93 | 102 | 170 | 25 | 126 | M12 x 17 | M12 x 17 |
67 | 242 | 161 | 264 | 212 | 342 | 159.5 | 97 | 112 | 190 | 25 | 131 | M12 x 17 | M12 x 17 |
77 | 294 | 193 | 330 | 270 | 426 | 200 | 121 | 140 | 240 | 35 | 165 | M12 x 17 | M16 x 26 |
87 | 344 | 224 | 374 | 330 | 531 | 246.7 | 152 | 165 | 310 | 40 | 195 | M16 x 26 | M16 x 26 |
97 | 416 | 274 | 456 | 400 | 623 | 285 | 178 | 205 | 350 | 50 | 240 | M16 x 26 | M20 x 28 |
107 | 484 | 312 | 523 | 450 | 717 | 332.4 | 200 | 220 | 400 | 60 | 260 | M24 x 36 | |
127 | 585 | 373 | 643 | 530 | 856 | 382.6 | 236 | 270 | 450 | 70 | 316 | M30 x 45 | |
157 | 662 | 455 | 725 | 660 | 1021 | 447 | 286 | 310 | 540 | 80 | 364 | M36 x 55 |
Габарит | l1 | l2 | l3 | l4 | l6 | D | d | b | d1 | 4 отв. d2 | 8 отв. d2 | Масса, кг |
37 | 31 | 72.5 | 22.5 | 0.5 | 134 | 160 | 110j6 | 10 | 130 | 9 | - | 13 |
47 | 43 | 91 | 31 | 1 | 158 | 200 | 130j6 | 12 | 165 | 11 | - | 18 |
57 | 55 | 104.5 | 33.5 | 1 | 173 | 250 | 180j6 | 15 | 215 | 13.5 | - | 25 |
67 | 60 | 118.5 | 37 | 1 | 184 | 250 | 180j6 | 15 | 215 | 13.5 | - | 31 |
77 | 70 | 137.5 | 36.5 | 1 | 230 | 300 | 230j6 | 16 | 265 | 13.5 | - | 55 |
87 | 100 | 163 | 43 | 1 | 254 | 350 | 250j6 | 18 | 300 | 17.5 | - | 96 |
97 | 120 | 190.5 | 48.5 | 1 | 316 | 450 | 350j6 | 22 | 400 | - | 17.5 | 157 |
107 | 125 | 241.5 | 69.5 | 2.5 | 353 | 450 | 350j6 | 22 | 400 | - | 17.5 | 241 |
127 | 142 | 291 | 79.25 | 2.5 | 433 | 550 | 450j6 | 25 | 500 | - | 17.5 | 401 |
157 | 170 | 325 | 118 | 7 | 515 | 660 | 550j6 | 28 | 600 | - | 22 | 632 |
РАСПОЛОЖЕНИЕ КРЕПЕЖНЫХ ОТВЕРСТИЙ НА ВЫХОДНОМ ВАЛУ
F, FA, FV, FH

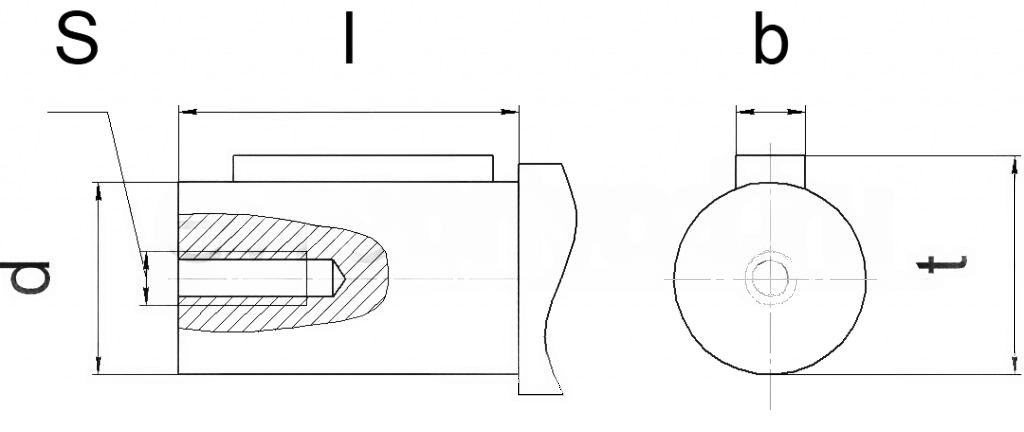

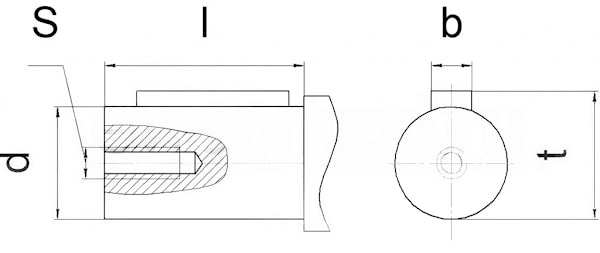

РАЗМЕРЫ ЦИЛИНДРИЧЕСКОГО ВЫХОДНОГО ВАЛА
F, FF
РАЗМЕРЫ ПОЛОГО ВЫХОДНОГО ВАЛА СО ШПОНОЧНЫМ ПАЗОМ
FA, FAF, FAZ
![]() | Габарит | l | d | b | t |
37 | 120 | 30H7 | 8 | 33.3 | |
47 | 150 | 35H7 | 10 | 38.3 | |
57 | 166 | 40H7 | 12 | 43.3 | |
67 | 180 | 40H7 | 12 | 43.3 | |
77 | 210 | 50H7 | 14 | 53.8 | |
![]() | 87 | 240 | 60H7 | 18 | 64.4 |
97 | 300 | 70H7 | 20 | 74.9 | |
107 | 350 | 90H7 | 25 | 95.4 | |
127 | 410 | 100H7 | 28 | 106.4 | |
157 | 500 | 120H7 | 32 | 127.4 |

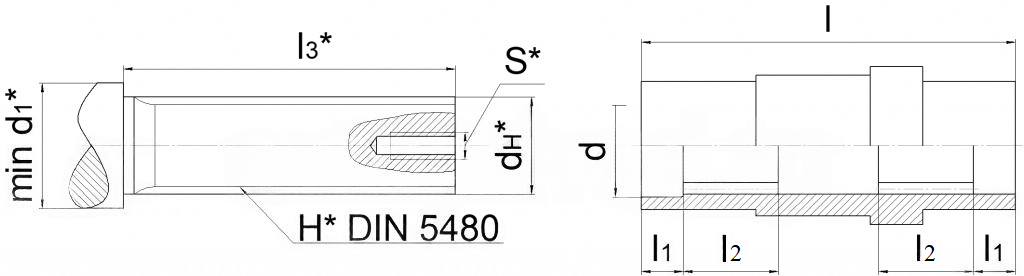

РАЗМЕРЫ ПОЛОГО ВЫХОДНОГО ВАЛА СО ШЛИЦЕВЫМ ПАЗОМ
FV, FVF, FVZ
![]() | Габарит | l | l1 | l2 | l3* | d1* | H* | dн* | S* |
---|---|---|---|---|---|---|---|---|---|
37 | 120 | 18 | 25 | 85 | 37 +0.1 | 30х1,25х30х22 | 33,03 -0,03 | М10 | |
47 | 150 | 18 | 32 | 115 | 37 +0.1 | 35х2х30х16 | 38,92 -0,03 | М10 | |
57 | 166 | 18 | 32 | 130 | 37 +0.1 | 35х2х30х16 | 38,92 -0,03 | М10 | |
67 | 180 | 25 | 42 | 130 | 47 +0.1 | 45х2х30х21 | 48,85 -0,03 | М16 | |
77 | 210 | 23 | 52 | 160 | 55 +0.1 | 50х2х30х24 | 54,13 -0,03 | М16 | |
87 | 240 | 25 | 62 | 180 | 72 +0.1 | 65х2х30х31 | 68,96 -0,04 | М20 | |
97 | 300 | 25 | 72 | 240 | 72 +0.1 | 70х2х30х34 | 74,15 -0,04 | М20 | |
107 | 350 | 26 | 89 | 290 | 90 +0.1 | 86х3х30х27 | 90,99 -0,04 | М20 |
* размер для справок, в комплект поставки вал не входит

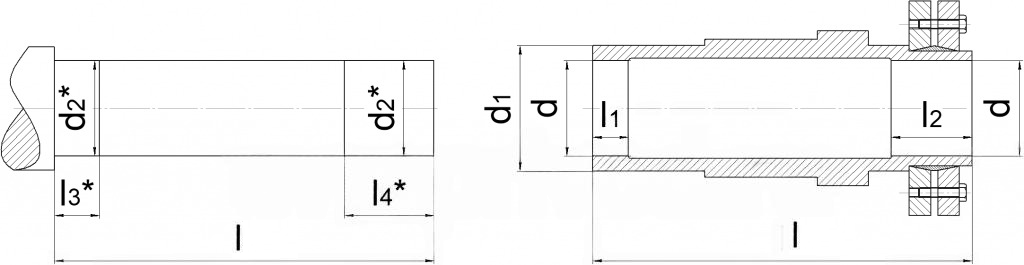

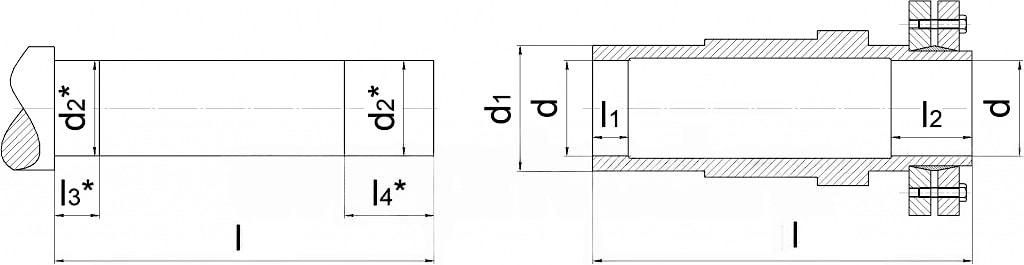

РАЗМЕРЫ ПОЛОГО ГЛАДКОГО ВЫХОДНОГО ВАЛА СО СТЯЖНОЙ МУФТОЙ
FH, FHF, FHZ
![]() | Габарит | l | l1 | l2 | d | d1 | l3* | l4* | d2* |
37 | 146 | 20 | 31 | 30H7 | 45 | 25 | 36 | 30h6 | |
47 | 177 | 20 | 32 | 35H7 | 50 | 25 | 37 | 35h6 | |
57 | 195 | 20 | 26 | 40H7 | 55 | 25 | 31 | 40h6 | |
67 | 208 | 20 | 38 | 40H7 | 55 | 25 | 43 | 40h6 | |
77 | 241 | 30 | 36 | 50H7 | 70 | 35 | 41 | 50h6 | |
87 | 281 | 40 | 41 | 65H7 | 85 | 45 | 46 | 65h6 | |
97 | 345 | 50 | 55 | 75H7 | 95 | 55 | 60 | 75h6 | |
107 | 405 | 60 | 65 | 95H7 | 118 | 70 | 75 | 95h6 | |
127 | 485 | 70 | 85 | 105H7 | 135 | 80 | 95 | 105h6 | |
157 | 580 | 80 | 90 | 125H7 | 155 | 90 | 100 | 125h6 |
* размер для справок, в комплект поставки вал не входит
РАЗМЕРЫ ВЫХОДНОГО ФЛАНЦА РЕДУКТОРА FAZ, FHZ, FVZ
Габарит | d | D | b | n | m |
37 | 80j6 | 110 | 11.5 | 11 | M8 |
47 | 80j6 | 120 | 11 | 11 | M8 |
57 | 105j6 | 155 | 12 | 17 | M12 |
67 | 105j6 | 155 | 12 | 17 | M12 |
77 | 125j6 | 170 | 14 | 17 | M12 |
87 | 155j6 | 215 | 15 | 26 | M16 |
97 | 180j6 | 260 | 18 | 26 | M16 |
107 | 210j6 | 304 | 22 | 28 | M20 |
127 | 250j6 | 350 | 30 | 28 | M20 |
157 | 290j6 | 400 | 28 | 36 | M24 |
РАЗМЕРЫ КРЕПЕЖНОГО УХА
Габарит | b | c | e | g | h | f | j | k | m | n | p |
37 | 30 | 14 | 31,5 | 15 | 158 | 46 | 15 | 40 | 12.5 | 5 | 20 |
47 | 22 | 14 | 32 | 12 | 170 | 64 | 15 | 40 | 12.5 | 5 | 20 |
57 | 31 | 14 | 40,5 | 19.5 | 198 | 60 | 16 | 40 | 12.5 | 5 | 20 |
67 | 40 | 14 | 41 | 21 | 218 | 65 | 18 | 40 | 12.5 | 5 | 20 |
77 | 49 | 22 | 50 | 28 | 278 | 69 | 20 | 60 | 21 | 10 | 30 |
87 | 57 | 22 | 62 | 32 | 346 | 79 | 28 | 60 | 21 | 10 | 30 |
97 | 88 | 26 | 70 | 34 | 395 | 104 | 30 | 80 | 25 | 12 | 40 |
107 | 108 | 26 | 88 | 57 | 485 | 100 | 35 | 80 | 25 | 12 | 40 |
127 | 138 | 33 | 110 | 66 | 550 | 125 | 100 | 32 | 15 | 60 | |
157 | 170 | 33 | 150 | 98 | 660 | 140 | 120 | 32 | 15 | 60 |
СОСТАВНОЙ (СДВОЕННЫЙ) РЕДУКТОР
(УСТАНАВЛИВАЕТСЯ МОТОР-РЕДУКТОР СЕРИИ R ВМЕСТО ЭЛЕКТРОДВИГАТЕЛЯ)
![]() | Габарит | L | ![]() |
57 R37 | 165 | ||
67 R37 | 165 | ||
77 R37 | 157 | ||
87 R57 | 187 | ||
97 R57 | 187 | ||
107 R77 | 247 | ||
127 R77 | 232 | ||
127 R87 | 280 | ||
157 R97 | 325 |
РАЗМЕР ПРИСОЕДИНИТЕЛЬНЫХ ФЛАНЦЕВ ДЛЯ ИСПОЛНЕНИЯ «PAM»
(БЕЗ ЭЛЕКТРОДВИГАТЕЛЯ)
Размер | Фланец под электродвигатель | |||||||||||
63B5 | 71B5 | 80B5 | 90B5 | 100B5 112B5 | 132B5 | 160B5 | 180B5 | 200B5 | 225B5 | 250B5 | 280B5 | |
N | 95 | 110 | 130 | 130 | 180 | 230 | 250 | 250 | 300 | 350 | 450 | 450 |
M | 115 | 130 | 165 | 165 | 215 | 265 | 300 | 300 | 350 | 400 | 500 | 500 |
P | 140 | 160 | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 550 | 550 |
l1 | 50 | 54 | 69 | 69 | 81 | 92 | 125 | 125 | 144 | 159 | 336 | 336 |
l2 | 23 | 30 | 40 | 50 | 60 | 80 | 110 | 110 | 110 | 140 | 140 | 140 |
4 отв. d | M8 | M8 | M10 | M10 | M12 | M12 | M16 | M16 | M16 | - | - | - |
8 отв. d | - | - | - | - | - | - | - | - | - | M16 | M16 | M16 |
D | уточнить у специалистов завода | |||||||||||
t | уточнить у специалистов завода | |||||||||||
b | уточнить у специалистов завода | |||||||||||
Габарит редуктора | Совместимость ( * может выступать за габарит редуктора) | |||||||||||
37 | Х | Х* | Х* | Х* | Х* | |||||||
47 | Х | Х* | Х* | Х* | Х* | |||||||
57 | Х | Х | Х | Х | Х* | Х* | ||||||
67 | Х | Х | Х | Х | Х* | Х* | ||||||
77 | Х | Х | Х | Х | Х* | Х* | Х* | |||||
87 | Х | Х | Х | Х | Х* | Х* | ||||||
97 | Х | Х | Х | Х | Х | Х* | ||||||
107 | Х | Х | Х | Х | Х | Х | ||||||
127 | Х | Х | Х | Х | Х | Х | Х | |||||
157 | Х | Х | Х | Х | Х | Х |

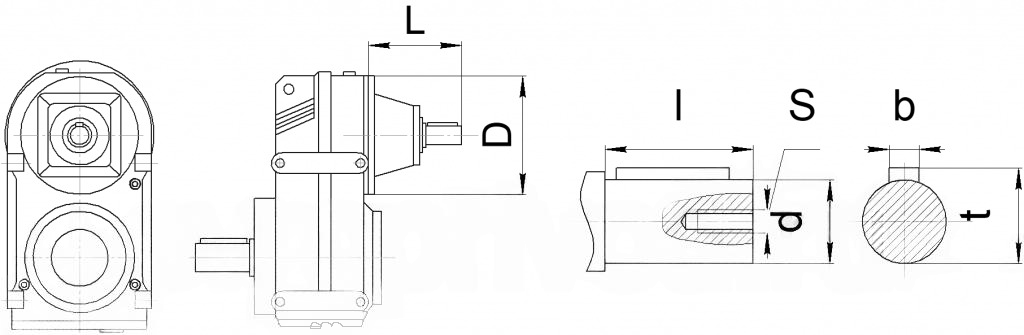

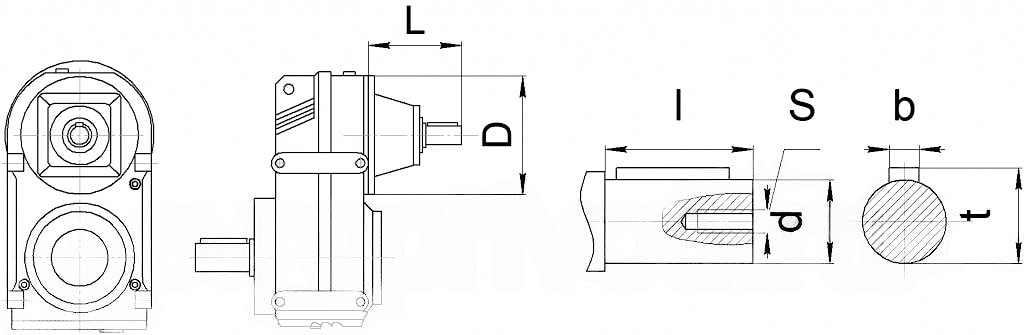

РАЗМЕРЫ ВХОДНОГО АДАПТЕРА ДЛЯ ИСПОЛНЕНИЯ «AD»
(ВХОДНОЙ ВАЛ ВМЕСТО ЭЛЕКТРОДВИГАТЕЛЯ) *
* не использовать для монтажного положения М4
Габарит | Адаптер | L | D | l | d | S | b | t |
37 47 | AD1 | 102 | 120 | 40 | 16 | M5 | 5 | 18 |
AD2 | 130 | 40 | 19 | M6 | 6 | 21.5 | ||
57 67 | AD2 | 123 | 160 | 40 | 19 | M6 | 6 | 21.5 |
AD3 | 159 | 50 | 24 | M8 | 8 | 27 | ||
77 | AD2 | 116 | 200 | 40 | 19 | M6 | 6 | 21.5 |
AD2 | 151 | 50 | 24 | M8 | 8 | 27 | ||
AD4 | 224 | 80 | 38 | M12 | 10 | 41 | ||
87 | AD2 | 111 | 250 | 40 | 19 | M6 | 6 | 21.5 |
AD3 | 165 | 60 | 28 | M10 | 8 | 31 | ||
AD4 | 219 | 80 | 38 | M12 | 10 | 41 | ||
AD5 | 292 | 110 | 42 | M16 | 12 | 45 | ||
97 | AD3 | 151 | 300 | 60 | 28 | M10 | 8 | 31 |
AD4 | 214 | 80 | 38 | M12 | 10 | 41 | ||
AD5 | 287 | 110 | 42 | M16 | 12 | 45 | ||
AD6 | 324 | 110 | 48 | M16 | 14 | 51.5 | ||
107 | AD3 | 145 | 350 | 60 | 28 | M10 | 8 | 31 |
AD4 | 208 | 80 | 38 | M12 | 10 | 41 | ||
AD5 | 281 | 110 | 42 | M16 | 12 | 45 | ||
AD6 | 321 | 110 | 48 | M16 | 14 | 51.5 | ||
127 | AD4 | 193 | 450 | 80 | 38 | M12 | 10 | 41 |
AD5 | 266 | 110 | 42 | M16 | 12 | 45 | ||
AD6 | 306 | 110 | 48 | M16 | 14 | 51.5 | ||
AD7 | 345 | 110 | 55 | M20 | 16 | 59 | ||
AD8 | 383 | 140 | 70 | M20 | 20 | 74.5 | ||
157 | AD5 | 258 | 550 | 110 | 42 | M16 | 12 | 45 |
AD6 | 298 | 110 | 48 | M16 | 14 | 51.5 | ||
AD7 | 292 | 110 | 55 | M20 | 16 | 59 | ||
AD8 | 374 | 140 | 70 | M20 | 20 | 74.5 |
Технические характеристики:
