Главная » Мотор-редукторы » Соосные универсальные редукторы

Редукторы и мотор-редукторы R, RF, R..F

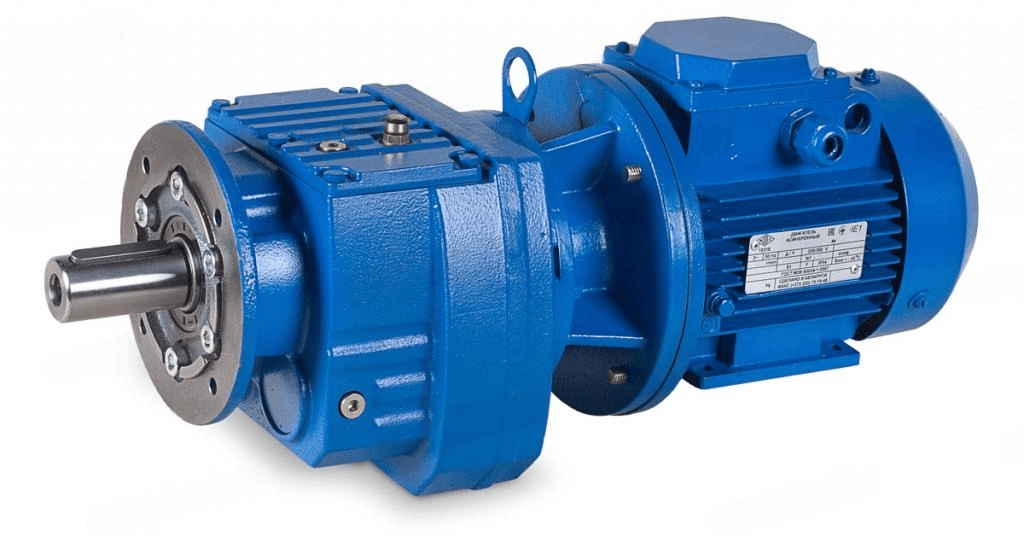

Соосные универсальные редукторы и мотор-редукторы R, RF, R..F

Мотор-редуктор R 57. 13,95. 201. 3,0x1500. 270-2. M1. AD2
R	97	13,95	201	3,0х1500	270-2	M1	AD2
Модель редуктора	Габарит редуктора	Передаточное число	Обороты на выходном валу редуктора nвых, об/мин	Мощность и обороты электродвигателя/при отсутствии электродвигателя указывается PAM фланца под электродвигателя	Положение клеммной коробки электродвигателя	Монтажное исполнение	Дополнительные опции
R, RF, R..F	При составном (сдвоенном) исполнении, указывается типоразмер приставки. Например: 97 R57	Смотрите вкладку «Таблицы выбора и технические характеристики»	Смотрите вкладку «Таблицы выбора и технические характеристики»	Смотрите вкладку «Таблицы выбора и технические характеристики»	1) 0, 90, 180, 270 – угол наклона коробки относительно оси электродвигателя	Смотрите рисунок «Монтажные исполнения»	1) AD – исполнение с входным валом вместо электродвигателя
R, RF, R..F					2) Х,1,2,3 - сторона вывода кабелей из коробки (положение Х по умолчанию не указывается)	Смотрите рисунок «Монтажные исполнения»	2) PAM - исполнение присоединительного фланца под двигатель

МОДЕЛИ РЕДУКТОРОВ

Модель редуктора	Особенности исполнения
R		Выходной цилиндрический вал. Монтаж редуктора c помощью крепежных отверстий на корпусе редуктора
RF		Выходной цилиндрический вал. Монтаж редуктора с помощью фланца на выходном валу
R..F		Выходной цилиндрический вал. Монтаж редуктора c помощью крепежных отверстий на корпусе редуктора и с помощью фланца на выходном валу
		Составной (сдвоенный) редуктор. В обозначении редуктора после габарита указывается типоразмер приставки. Например: R97 R57

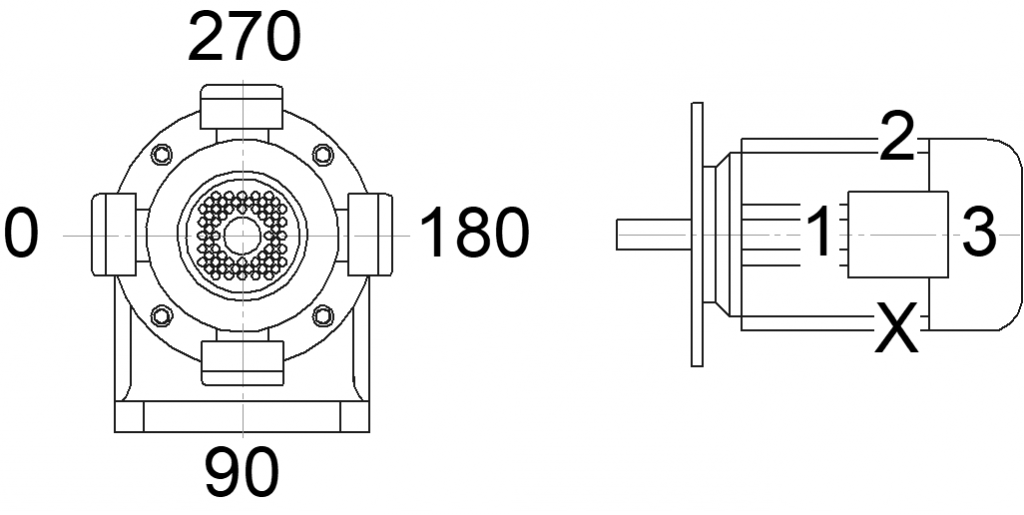

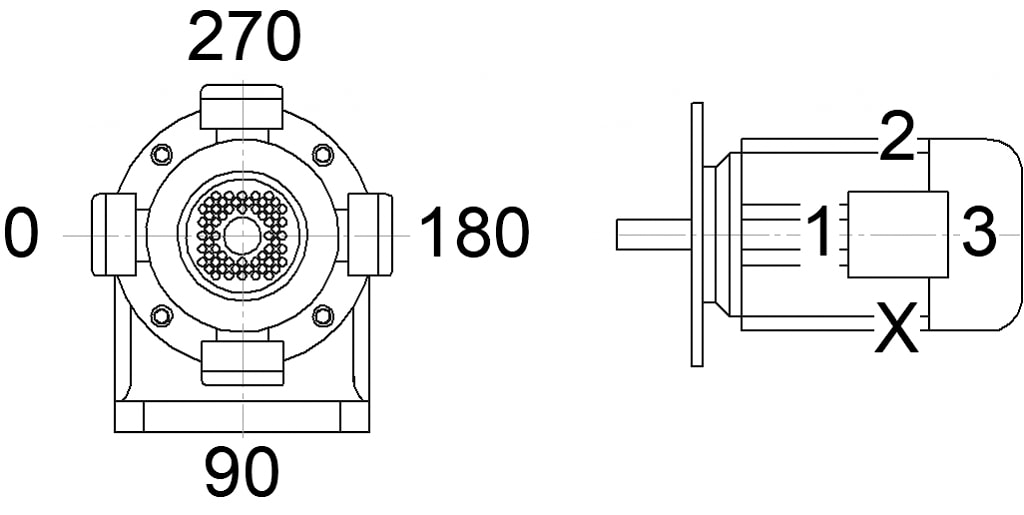

ПОЛОЖЕНИЕ КЛЕММНОЙ КОРОБКИ ЭЛЕКТРОДВИГАТЕЛЯ

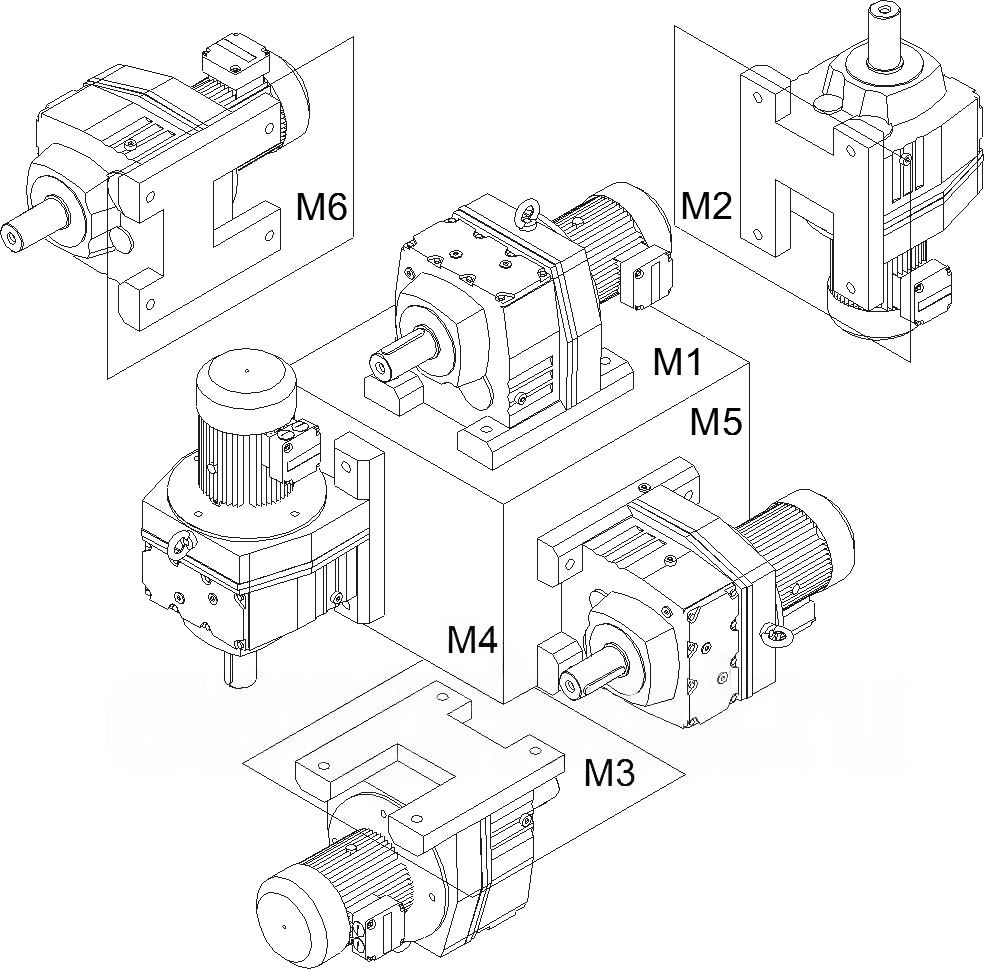

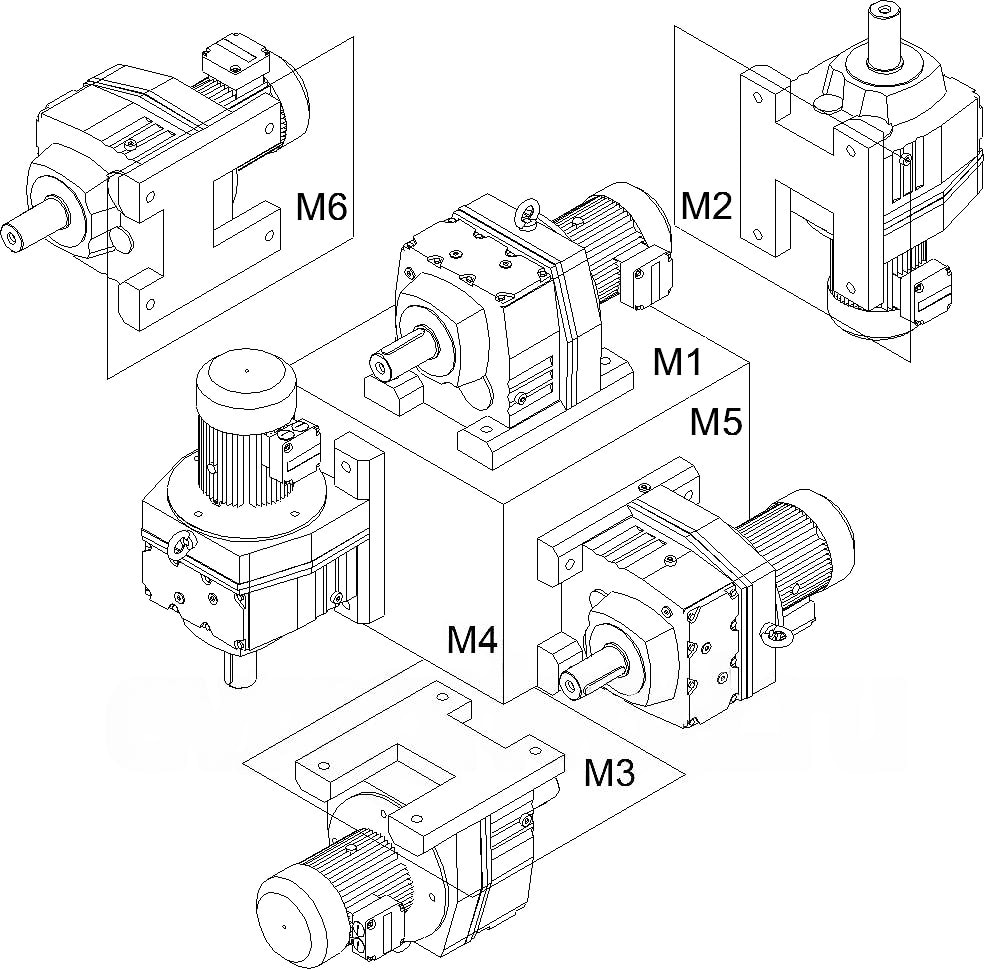

МОНТАЖНЫЕ ИСПОЛНЕНИЯ

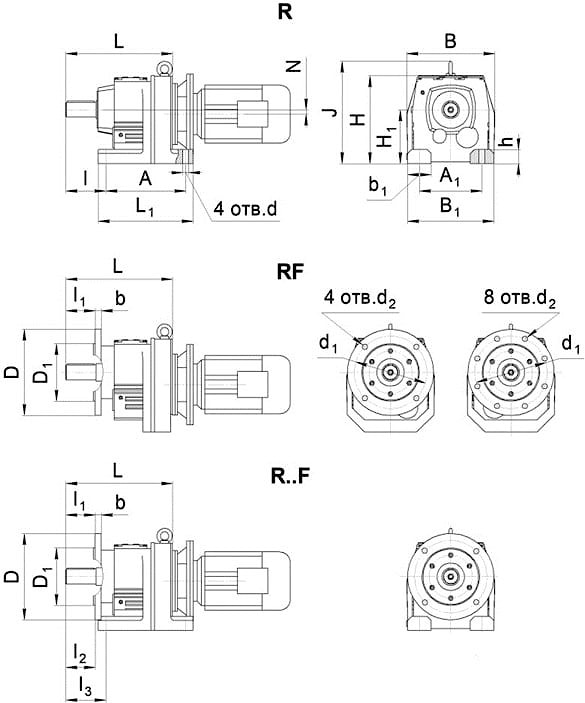

Габаритные и присоединительные размеры

Габарит (Масса, кг)	L	L1	B	B1	H	H1	A	A1	N	h	l	l2	l3	b1	J	n	d	d1	d2	D	D1	l1	b
37 (20,78)	201 207 (F)	160	145	145	151	90_-0,5	130	110	10.1	18	75	50	81	35	-	4	9	100	4 отв. 6,5	120	80j6	50	8
																		130	4 отв.9	160	110j6		10
																		165	4 отв.11	200	130j6		12
47 (30,4)	235	195	178	170	187	115_-0,5	165	135	14	24	90	60	90	42	-	4	13,5	115	4 отв.9	140	95j6	60	10
																		130		160	110j6
																		165	4 отв.11	200	130j6		12
57 (36,8)	257	200	202	190	187	115_-0,5	165	135	11.2	24	100	70	100	55	-	4	13,5	130	4 отв.9	160	110j6	70	10
																		165	4 отв.11	200	130j6		12
																		215	4 отв.13,5	250	180j6		15
67 (42,6)	280	235	215	210	212	130_-0,5	195	150	20.7	30	100	80	115	60	243	4	14	165	4 отв.11	200	130j6	70	12
																		215	4 отв.13,5	250	180j6		15
77 (53,8)	300	245	235	230	228	140_-0,5	205	170	15.9	30	115	100	140	60	269	4	45794	215	4 отв.13.5	250	180j6	80	15
																		265	4 отв.13,5	300	230j6		18,5
87 (98,8)_	372	310	297	290	295	180_-0,5	260	215	12.6	45	140	-	-	75	345	4	45794	265	4 отв.13,5	300	230j6	100	16
																		300	4 отв.17,5	350	250h6		18
97 (150)	440	365	348	340	368	225_-0,5	310	250	10.2	55	160	-	-	90	418	4	22	300	4 отв.17,5	350	250h6	120	18
																		400	8 отв.17,5	450	350h6		22
107 (199,7)	495	440	409	400	408	250_-0,5	370	290	20.4	65	185	-	-	110	475	4	26	300	4 отв.17,5	350	250h6	140	20
																		400	8 отв.17,5	450	350h6		22
137 (266,5)	589	490	458	450	495	315_-0,5	410	340	25.1	70	220	-	-	110	562	4	33	400	8 отв.17,5	450	350h6	170	22
																		500		550	450h6		25
147 (412)	695	590	540	530	565	355_-0,5	500	380	33.4	80	260	-	-	150	637	4	39	400	8 отв.17,5	450	350h6	210	22
																		500		550	450h6		25
167 (693)	790	670	670	660	675	425_-0,5	580	500	59.9	100	270	-	-	160	749	4	39	500	8 отв.17,5	550	450h6	210	25
																		600	8 отв.22	660	550h6		28

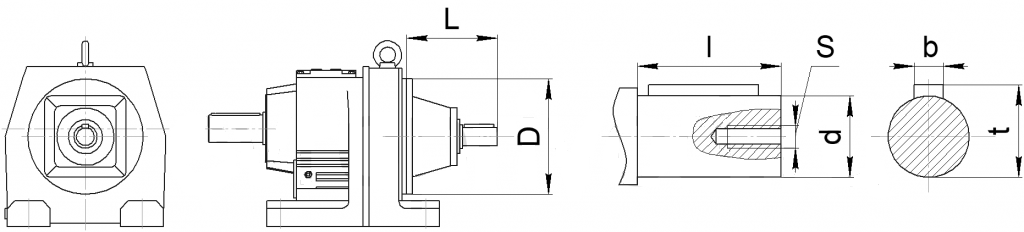

Размеры выходных валов

Габарит	l	d	S	b	t
37	50	25k6	М10	8	28
47	60	30k6	М10	8	33
57	70	35k6	М12	10	38
67	70	35k6	М12	10	38
77	80	40k6	М16	12	43
87	100	50k6	М16	14	53,5
97	120	60m6	М20	18	64
107	140	70m6	М20	20	74,5
137	170	90m6	М24	25	95
147	210	110m6	М24	28	116
167	210	120m6	М24	32	127

Редуктор сдвоенный

Габарит	L
47 R37	165
57 R37	165
67 R37	165
77 R37	157
87 R57	187
97 R57	187
107 R77	247
137 R77	240
147 R77	232
147 R87	280
167 R97	325
167 R107	382

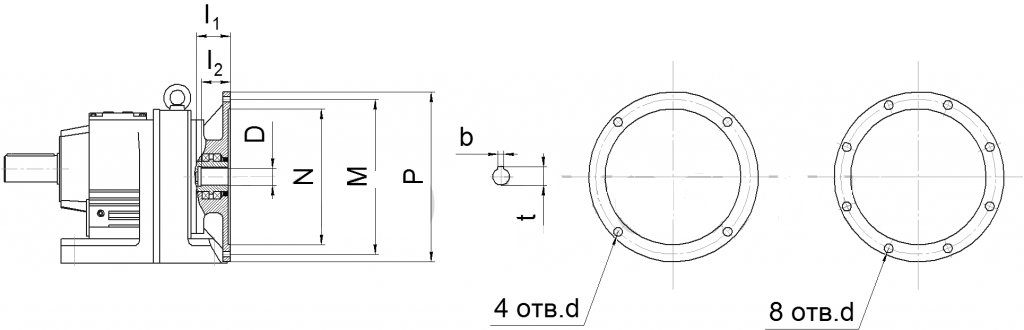

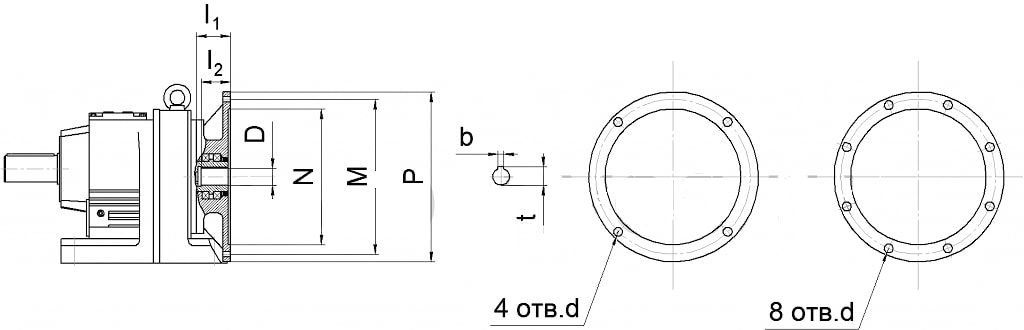

Размеры присоединительных фланцев под двигатель

Размер	Фланец под электродвигатель
	63B5	71B5	80B5	90B5	100B5	132B5	160B5	180B5	200B5	225B5	250B5	280B5
	63B5	71B5	80B5	90B5	112B5	132B5	160B5	180B5	200B5	225B5	250B5	280B5
N	95	110	130	130	180	230	250	250	300	350	450	450
M	115	130	165	165	215	265	300	300	350	400	500	500
P	140	160	200	200	250	300	350	350	400	450	550	550
l1	50	54	69	69	81	92	125	125	144	159	336	336
l2	23	30	40	50	60	80	110	110	110	140	140	140
4 отв. d	M8	M8	M10	M10	M12	M12	M16	M16	M16	-	-	-
8 отв. d	-	-	-	-	-	-	-	-	-	M16	M16	M16
D	уточнить при заказе
t	уточнить при заказе
b	уточнить при заказе
Габарит	Совместимость ( * может выступать за габарит редуктора)
37	Х	Х*	Х*	Х*
47	Х	Х	Х	Х	Х*
57	Х	Х	Х	Х	Х*
67	Х	Х	Х	Х	Х*
77	Х	Х	Х	Х	Х*	Х*
87			Х	Х	Х	Х	Х*	Х*
97					Х	Х	Х	Х	Х	Х*
107					Х	Х	Х	Х	Х	Х
137						Х	Х	Х	Х	Х
147						X	Х	Х	Х	Х	Х	Х
167							X	X	X	X	X	X

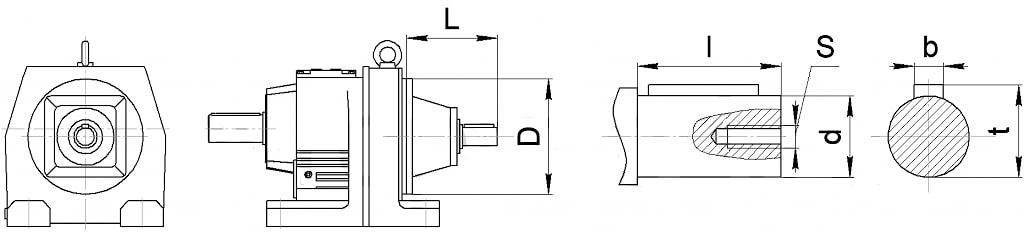

Размеры входного адаптера для использования «AD» (входной вал вместе электродвигателя) *

* не использовать для монтажного положения М4

Габарит		L	D	l	d	S	b	t
37	AD1	102	120	40	16	M5	5	18
37	AD2	130	120	40	19	M6	6	21,5
47	AD2	123	160	40	19	M6	6	21,5
57	AD2	123		40	19	M6	6	21,5
67	AD3	159		50	24	M8	8	27
77	AD2	116	200	40	19	M6	6	21.5
	AD3	151		50	24	M8	8	27
	AD4	224		80	38	M12	10	41
87	AD2	111	250	40	19	M6	6	21,5
	AD3	165		60	28	M10	8	31
	AD4	219		80	38	M12	10	41
	AD5	292		110	42	M16	12	45
97	AD3	151	300	60	28	M10	8	31
	AD4	214		80	38	M12	10	41
	AD5	287		110	42	M16	12	45
	AD6	324		110	48	M16	14	51,5
107	AD3	145	350	60	28	M10	8	31
	AD4	208		80	38	M12	10	41
	AD5	281		110	42	M16	12	45
	AD6	321		110	48	M16	14	51,5
137	AD4	201	400	80	38	M12	10	41
	AD5	274		110	42	M16	12	45
	AD6	321		110	48	M16	14	51,5
	AD7	308		110	55	M20	16	59
147	AD4	193	450	80	38	M12	10	41
	AD5	266		110	42	M16	12	45
	AD6	306		110	48	M16	14	51,5
	AD7	345		110	55	M20	16	59
	AD8	383		140	70	M20	20	74,5
167	AD5	258	550	110	42	M16	12	45
	AD6	298		110	48	M16	14	51,5
	AD7	292		110	55	M20	16	59
	AD8	374		140	70	M20	20	74,5

Технические характеристики:

R167, R167 R97, R167 R107
