Битумная станция ДС-125с насосом НБ-**/* предназначена для перекачивания органических вяжущих материалов (битумы, битумные эмульсии, гудроны, дегти, парафин, различные минеральные масла) с температурой до 180°С. Рабочее давление до 6 атм (0,6 МПа). Допустимая вакуумметрическая высота всасывания до 1 м. Давление греющего пара не более 8 атм (0,8 МПа).
Технические характеристики:
Марка агрегата | Подача, м3/час | Напор, м | Редуктор 1ЦУ 160 | Марка эл/двигателя | ||
Наименование эл/двигателя | мощность, кВт | обороты/мин | ||||
ДС-125-32/6 | 32 | 0,59 | i = 3,15 | АИР 132М4 | 11 | 1500 |
ДС-125-26/6 | 26 | 0,59 | i = 4,0 | АИР 132S4 | 7,5 | 1500 |
ДС-125-20/6 | 20 | 0,59 | I = 5,0 | АИР 132S4 | 7,5 | 1500 |
ДС-125-21/6 | 17 | 0,59 | I = 3,15 | АИР 132М6 | 7,5 | 1000 |
ДС-125-17/6 | 16 | 0,59 | i = 4,0 | АИР 132М6 | 7,5 | 1000 |
ДС-125-16/6 | 15 | 0,59 | I = 6,3 | АИР 112М4 | 5,5 | 1500 |
ДС-125-15/6 | 14 | 0,59 | i = 3,15 | АИР 132М8 | 5,5 | 750 |
ДС-125-14/6 | 12 | 0,59 | i = 5,0 | АИР 132S6 | 5,5 | 1000 |
ДС-125-12/6 | 11 | 0,59 | i = 4,0 | АИР 132М8 | 5,5 | 750 |
ДС-125-11/6 | 10 | 0,59 | I = 6,3 | АИР 112МВ6 | 4 | 1000 |
ДС-125-10/6 | 8 | 0,59 | I = 5,0 | АИР 132S8 | 4 | 750 |

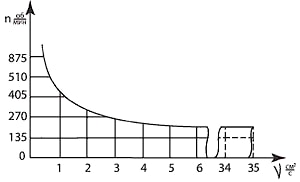

Зависимость допустимой частоты вращения шестерен от вязкости перекачиваемой жидкости:

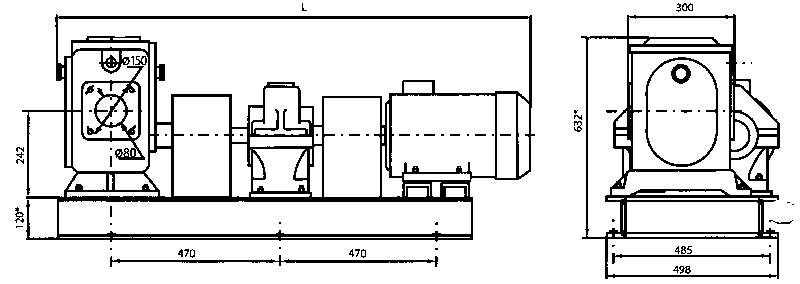

Битумная станция состоит из насоса НБ-**/*, редуктора 1ЦУ160, электродвигателя общепромышленного или взрывозащищенного исполнения. Все части станции установлены на сварной раме. На раме имеются отверстия для строповки и крепления установки на фундаменте. Передача между электродвигателем и редуктором, редуктором и насосом — при помощи пальцевых муфт. Вращающиеся части закрыты кожухами.
Станция изготавливается в стационарном или передвижном варианте. Станция комплектуется ответными фланцами (Ду 80, Ру 6атм), прокладками и крепежом (болт М12х45- 8 шт).

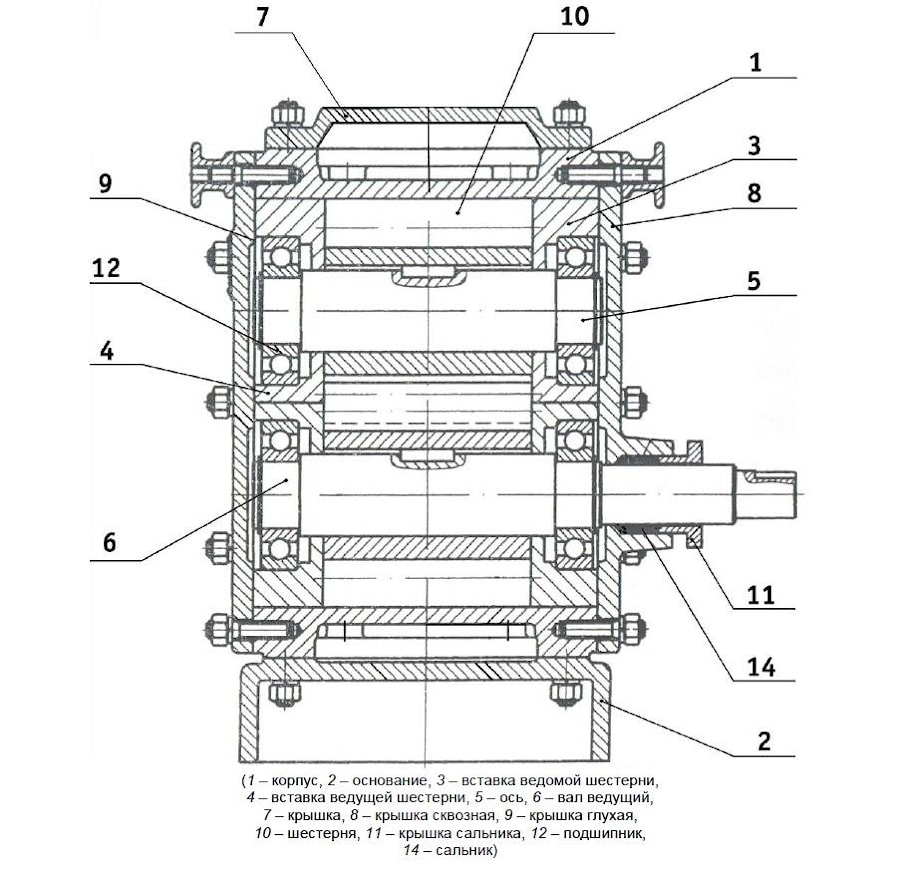

Конструкция насоса станции ДС-125
Насос ДС-125 – это шестерённый битумный насос НБ-**/* с внешним зацеплением. Функционирование насосов в насосных станциях ДС-125 происходит следующим образом: ведомая шестерня находится в постоянном зацеплении с ведущей, это и заставляет её вращаться вместе с ведущей. Во время вращательного движения шестерён насоса ДС-125 (НБ-**/*) в противоположных направлениях в полости между зубьями, которые выходят из зацепления, образуется вакуум (область всасывания). За счёт этого из объёмного сосуда в область низкого давления переносится рабочее вещество, которое заполняет полости между зубьями двух шестерён. Оно перемещается зубьями насоса на противоположную сторону корпуса в область повышенного давления.
Там зубья шестерён входят в плотное зацепление друг с другом и выталкивают рабочее вещество в выходное отверстие. При зацеплении между зубьями насоса образуется плотный контакт, вследствие этого перенос рабочего вещества из области повышенного давления в область всасывания совсем незначителен. Все движущиеся элементы насоса ДС-125 смазываются во время эксплуатации перекачиваемым веществом – это могут быть различные жидкости (битум, масло, расплавы полимеров и другие вещества различной вязкости). Поступление жидкости для смазки зон трения происходит благодаря технологичной конструкции, которой обладает насос ДС-125, предусматривающей смазочные каналы в деталях битумного насоса собственного производства.
