Новый профиль CTD (CTD: Conti Torque Drive) – это комбинация профилей HTD и STD, совмещающая преимущества обоих. Арочная геометрия захода в шкив с одной стороны и высота зубьев с другой обеспечивают гармоничное зацепление зубьев и, следовательно, чрезвычайно плавный ход. В то же время это дает отличную защиту против проскальзывания ремня при высоком крутящем моменте.

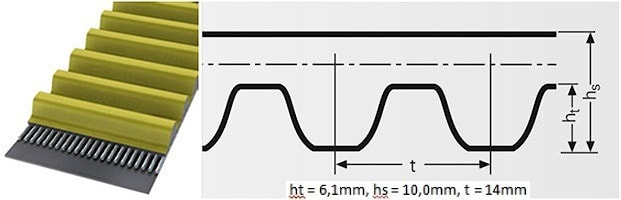

Размеры ремня:
Шаг зубьев
t
мм
14
Толщина
hs
мм
10
Высота зуба
ht
мм
6,1
Номинальная длина
Lp/Lw
мм
...
Количество зубьев
мм
...
Минимальный диаметр шкива
dw
мм
124,78
Максимальная линейная скорость
Vmax
м/c
40
Обозначение по каталогу
Длина в мм
Количество зубьев
CTD 994 C14M
994
71
CTD 1120 C14M
1120
80
CTD 1190 C14M
1190
85
CTD 1260 C14M
1260
90
CTD 1400 C14M
1400
100
CTD 1568 C14M
1568
112
CTD 1610 C14M
1610
115
CTD 1750 C14M
1750
125
CTD 1890 C14M
1890
135
CTD 1960 C14M
1960
140
CTD 2100 C14M
2100
150
CTD 2240 C14M
2240
160
CTD 2310 C14M
2310
165
CTD 2380 C14M
2380
170
CTD 2450 C14M
2450
175
CTD 2520 C14M
2520
180
CTD 2590 C14M
2590
185
CTD 2660 C14M
2660
190
CTD 2800 C14M
2800
200
CTD 3136 C14M
3136
224
CTD 3304 C14M
3304
236
CTD 3360 C14M
3360
240
CTD 3500 C14M
3500
250
CTD 3850 C14M
3850
275
CTD 3920 C14M
3920
280
CTD 4326 C14M
4326
309
CTD 4410 C14M
4410
315
Стандартные ширины ремней (определяются ассортиментом стандартно изготавливаемых шкивов*):
Ремень
Ширина
CTD 994 по 4410 C14M 37
37
CTD 994 по 4410 C14M 68
68
CTD 994 по 4410 C14M 90
90
CTD 994 по 4410 C14M 50
50
CTD 994 по 4410 C14M 125
125
Основные материалы:
Полиуретановый компаунд, арамидный кордшнур.
Характеристики:
диапазон температур, в зависимости от применения, - от -55 С до + 80 С
подходит для тропического климата, устойчив к старению и воздействию озона
устойчив к воздействию горюче-смазочных материалов
условно устойчив к кислотам и щелочам
не требуют обслуживания
скорость ремня – до 40 м/с
стабильная длина на протяжении всего срока службы
