Клапаны давления КЕМ-102

Клапаны давления КЕМ 102 предназначены для использования в гидросистемах станков и других гидрофицированных машин в качестве клапана разности давлений, клапана последовательности, предохранительного клапана, переливного клапана.

Назначение	Условное графическое обозначение
Для поддержания разности давлений в подводимом и отводимом потоках (клапан разности давлений)
Для пропускания потока жидкости при достижении в управляющей линии У или линии дистанционного управления ДУ 2 заданной величины давления: а) Определяемой настройкой пружины и величиной давления на выходе из аппарата; б) Определяемой только настройкой пружины. Пружинная полость при этом сообщается с дренажом через канал Т 1 , либо X, либо ДУ 1
Для пропускания потока жидкости в обоих направлениях при достижении в управляющих линиях У или ДУ 2 и X (или ДУ 1 ) заданной разности давления, определяемой настройкой пружины.
Для пропукания потока жидкости при достижении в нем заданной величины давления: а) определяемой настройкой пружины и давлением в линии Х (или ДУ 1 ); б) определяемой только настройкой пружины. Пружинная полость при этом сообщается с дренажом через канал Т 1 , либо Х, либо ДУ 1

Р - напорная гидролиния;
А ₁ В - гидролинии, идущие к другим гидроустройствам (цилиндровые гидролинии);
T, Т ₁ - сливные гидролинии; У, Х - гидролинии управляющего потока (гидролинии дистанционного управления)

Технические характеристики

Наименование параметра	Величина
	КЕМ 102-1	КЕМ 102-2	КЕМ 102-3	КЕМ 102-4
Услонвый проход, мм	10
Давление настройки, МПа: номинальное максимальное	2,5 2,8	6,3 7,0	10,0 11,2	20,0 23,0
Расход рабочей жидкости, л/мин: номинальное максимальное минимальный		40 40 1
Номинальный перепад давлений, МПа		0,5

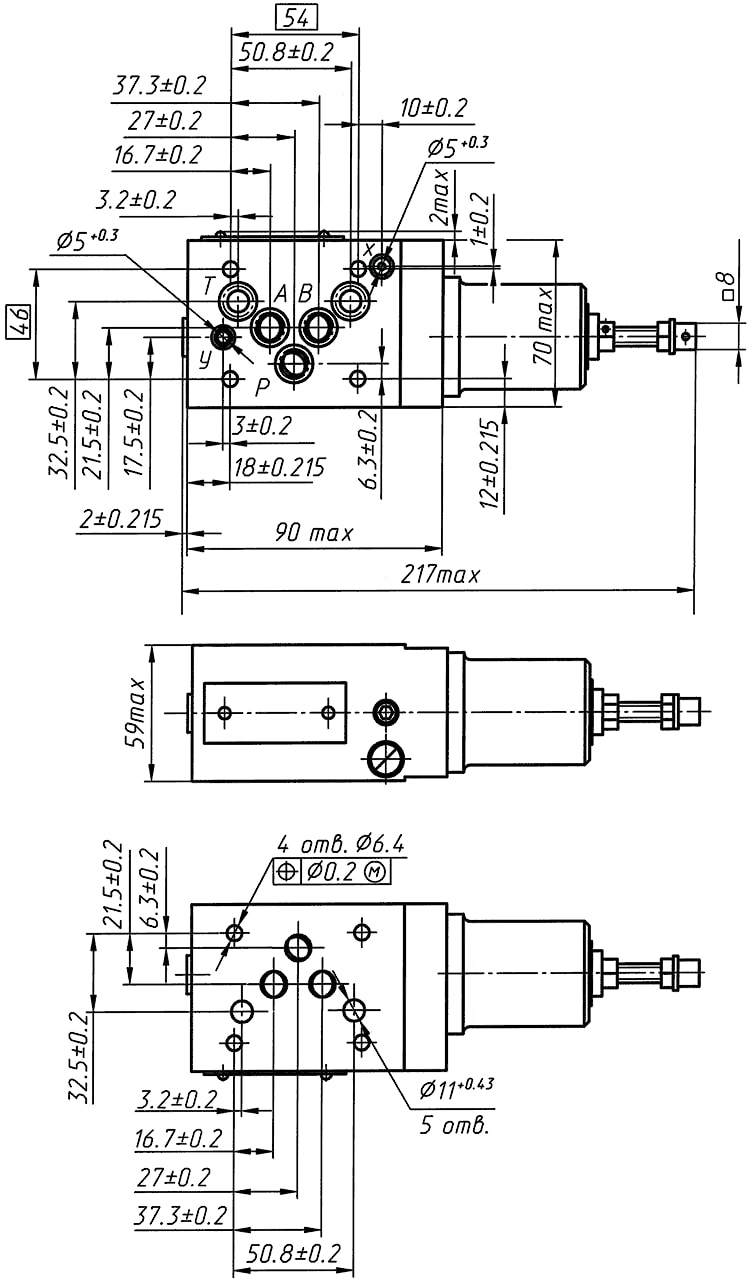

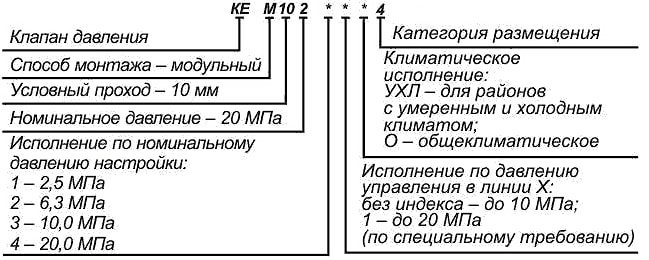

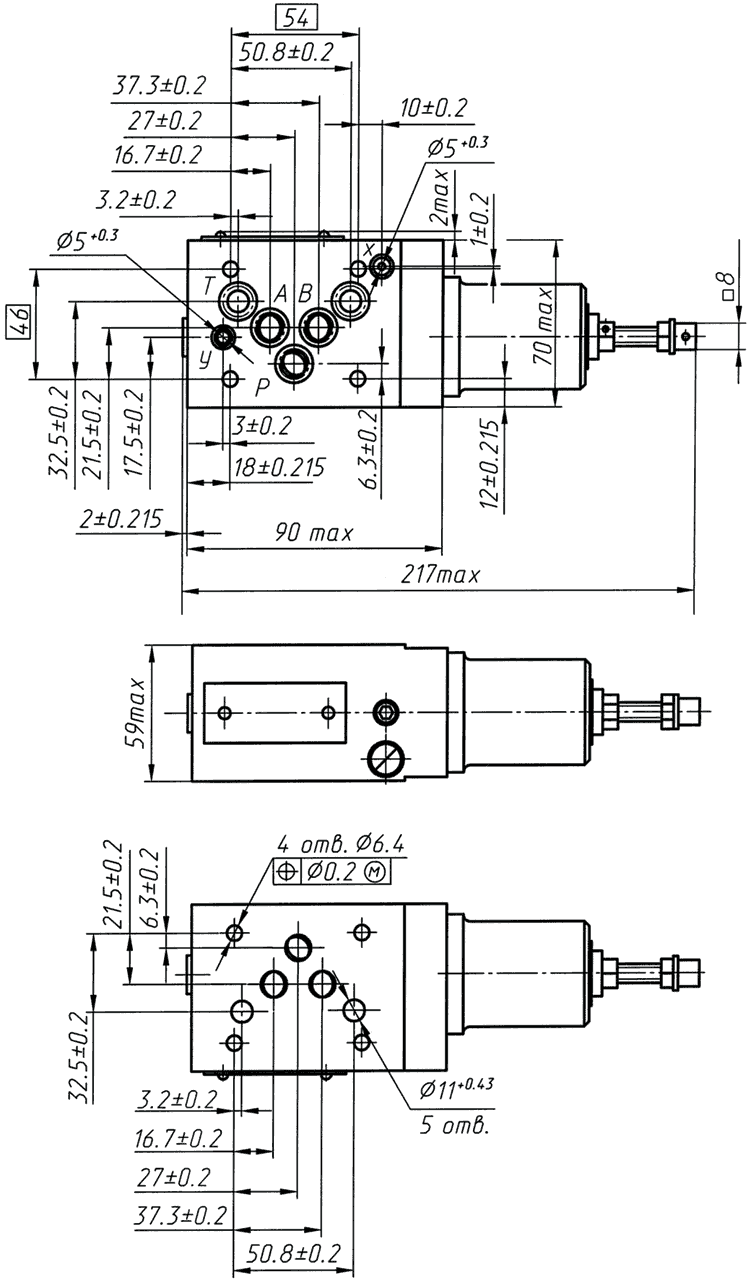

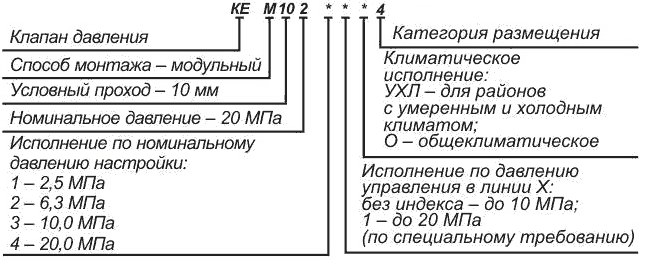

Структура условного обозначения
