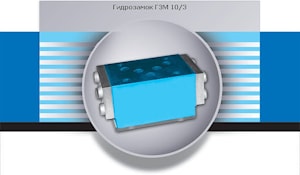

Гидрозамок ГЗМ-103

Гидрозамки типа ГЗМ 10/3М предназначены для пропускания потока рабочей жидкости в одном направлении и запирания в обратном при отсутствии управляющего воздействия, а при его наличии - для пропускания потока в обоих направлениях.



Технические характеристики

Наименование параметра	Величина
Условный проход, мм	10
Давление на входе, МПа: номинальное максимальное	32 35
Давление открывания обратного клапана, МПа	0,05
Расход рабочей жидкости, л/мин: номинальный максимальный	63 100
Максимальные внутренние утечки по поршню, см 3 /мин	150
Соотношение рабочих площадей, не менее	1:3
Максимальные внутренние утечки в сопряжении "клапан - седло", см 3 /мин	0,5
Перепад давлений на обратном клапане при номинальном расходе, МПа	0,7
Перепад давлений на принудительно открытом обратном клапане при номинальном расходе, МПа	0,45

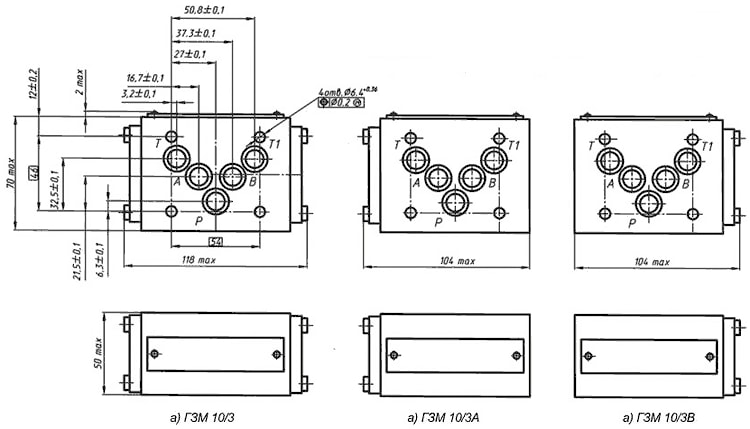

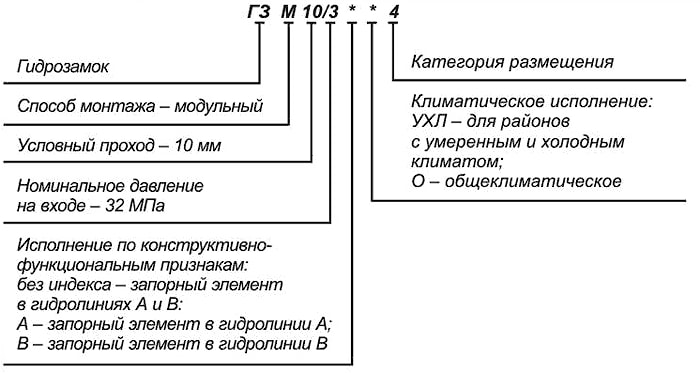

Структура условного обозначения

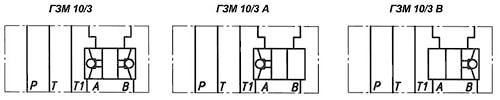

Условное графическое обозначение



P - напорная гидролиния;
А и B - гидролинии, идущие к другим гидроуйстройствам (цилиндровые гидролинии);
Т - сливная гидролиния;
T1 - к дополнительной сливной гидролинии
