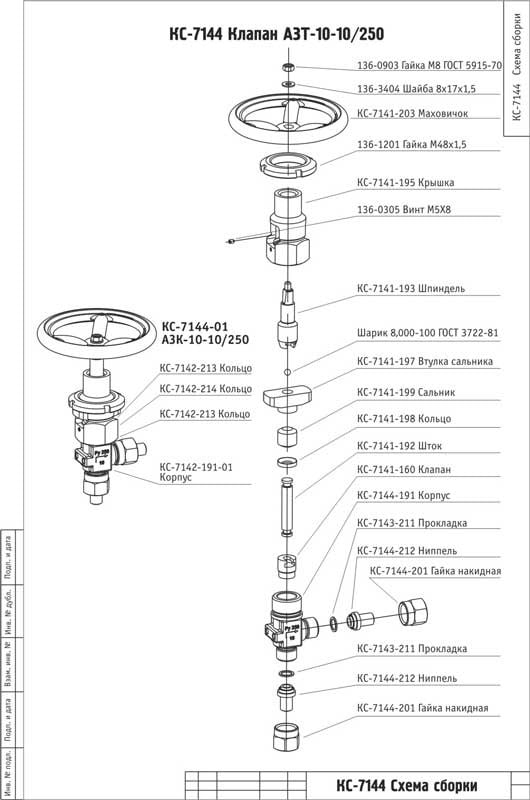

Клапан АЗК-10-10/250 (КС7144-01)

Клапаны предназначены для перекрытия газопроводов сжатого воздуха и продуктов его разделения, в том числе кислорода.

Клапаны изготавливаются видов климатического исполнения УХЛ2 или Т2 по ГОСТ 15150, но для работы в интервале температур, указанной в таблице.

Наименование изделия	Обозначение/ заводской код изделия		Условный проход, мм	Температура рабочего продукта, 0С.	Габаритные размеры, мм, не более	Масса, кг, не более
АЗТ-10-15/250	КС 7141 / 714101	проходной	15	от –50 до +80	240хØ160х230	5,3
	КС 7141-01 /714111
	КС 7141-06 /714161	фланцевый			270хØ160х260	9,0
	КС 7141-20 /714021	проходной			240хØ160х230	5,3
	КС 7141-21 /714031	фланцевый			270хØ160х260	9,0
	КС 7142-01 /714211	угловой		от –50 до +50	122хØ160х232	3,0
	КС 7142-02 /714221					3,5
АЗТ-10-10/250	КС 7143 /714301	проходной	10	от –50 до +50	145хØ160х225	2,48
	КС 7144 /714401	угловой		от –50 до +80	110хØ160х248
*АЗК-10/15-250	КС 7141-10 /714001	проходной	15	от –50 до +80	240хØ160х230	5,3
	КС 7141-11 /714011	фланцевый			270хØ160х260	9,0
	КС 7142 /714201	угловой			122хØ160х232	3,0
	КС 7142-03 /714231					2,5
*АЗК 10-10/250	КС 7144-01 /714411	угловой	10	от –50 до +80	110хØ160х248	2,48

Условное давление Ру 25 МПа (250кгс/см2).
Тип привода – ручной, уплотнение сальниковое.
*Допускается – 200 С кратковременно.
