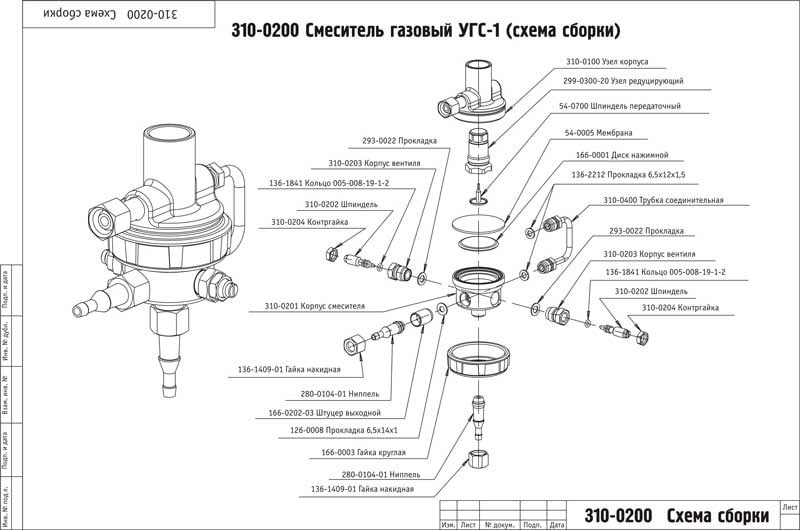

Смеситель газовый УГС-1-А3
Универсальный газовый смеситель предназначен для получения газовых смесей, используемых в качестве защитной среды в процессах газоэлектрической резки и сварки, обеспечивает регулировку и автоматическое поддержание установленного состава и расхода смеси.
Смеситель ОКП 36 4574 изготавливается по ТУ 3645-028-00220531-95.
Смесители изготавливаются видов климатического исполнения УХЛ2 или Т2 по ГОСТ 15150, но для работы в интервале температур от минус 25 до плюс 50 С. (Для смесителей, в состав смеси которых входит СО2 – от плюс 5 до плюс 50 С).
Пример условного обозначения смесителя УГС-1 при заказе:
«Универсальный газовый смеситель УГС-1-А3 УХЛ2».
Необходимый состав смеси оговаривается потребителем в заказе.
Наименование параметров
| Значение параметров смесителя
|
Смешиваемые газы:
| Любые двухкомпонентные смеси, не разрушающие латунные детали смесителя
|
основной газ
|
задающий газ
|
Состав смеси, %:
| Любой по требованию потребителя (стандартная настройка 82%/18%)
|
основной газ
|
задающий газ
|
Давление газов на входе в смеситель после газовых редукторов, МПа (кгс/см2):
|
|
основной газ
| 0,3 (3,0)
|
задающий газ
| 0,1 (1,0)
|
Наибольший расход смеси, л/мин
| 30
|
Точность поддержания смеси, %
| ± 1
|
Габаритные размеры смесителя без комплектующих газовых редукторов, мм, не более
| 150х100х145
|
Масса смесителя без комплектующих газовых редукторов, кг, не более
| 1,5
|
Присоединительные размеры:
|
|
на входе- основной газ – гайка накидная
| М16х1,5
|
задающий газ-штуцер с наружной резьбой
| М16х1,5
|
на выходе смеси: – ниппель, штуцер, гайка накидная (резьба)
| М16х1,5
|
