Шестеренные насосы и насосные агрегаты Г11-11, АГ11-11, БГ11-11, ВГ11-11, ДБГ11-11, ДВГ11-11


Шестеренные насосы и насосные агрегаты Г11-11, АГ11-11, БГ11-11, ВГ11-11, ДБГ11-11, ДВГ11-11
Насосы шестеренные Г11-11Б, Г11-11А, Г11-11, АГ11-11Б, АГ11-11А, АГ11-11 и насосные агрегаты на их базе БГ11-11Б, БГ11-11А, БГ11-11, ВГ11-11Б, ВГ11-11А, ВГ11-11 предназначены для нагнетания постоянного по величине и направлению потока минерального масла с кинематической вязкостью от 10 до 400 мм²/с при температуре масла 10...55°С в смазочные системы станков и других стационарных машин.

Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса.

Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.

Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71.

Климатическое исполнение и категория размещения по ГОСТ 15150-69.

В обычном исполнении насосы изготавливаются с правым вращением приводного вала. По требованию заказчика насосы могут быть изготовлены с левым вращением (литера "Л" в обозначении), либо с возможностью реверсивного вращения приводного вала (литера "Р" в обозначении, с целью изменения направления потока перекачиваемой жидкости.

Привод насосов должен осуществляться через упругую муфту, компенсирующую колебания, ударные нагрузки и несоосность валов привода и насоса.

Насосы (агрегаты) применяются в технологическом оборудовании:

- для обеспечения смазки трущихся деталей и узлов;

- для перекачивания жидкостей;

- для создания рабочего давления в гидравлических системах.

Насосы(агрегаты) по величине давления на выходе делятся на две группы:

- насосы (агрегаты) первой группы обеспечивают давление на выходе до 0,5 МПа;

- насосы (агрегаты) второй группы до 2,5 МПа.

Насосы могут устанавливаться в горизонтальном или вертикальном положении на жестком основании, исключающем вибрации. В составе агрегатов ВГ11-11(А), ДВГ11-11(А) возможно погружение насоса в жидкость.

Условное графическое обозначение:

ХХХХ-ХХХХХХ
Исполнение насоса (агрегата) по креплениюГруппа и типоразмер насоса (насосного агрегата)Климатическое исполнение и категория размещения по ГОСТ15150-69
Обозначение может иметь от трех до пяти разрядов:

Г11 - насос с креплением

на лапах;

АГ11 - насос с фланцевым креплением;

БГ11 - агрегат с муфтой и электродвигателем, имеющим лапы (для насосов второй группы – агрегат с электродвигателем, установленным на плите);

ДБГ11 - то же, что и БГ11, но без электродвигателя;

ВГ11 - агрегат с муфтой и электродвигателем с фланцевым креплением;

ДВГ11- то же, что и ВГ11, но без электродвигателя.

Примечание - Исполнения АГ11, ВГ11 и ДВГ11 используются только для насосов первой группы.
Обозначение может иметь от двух до четырех разрядов.

Цифра в первом разряде обозначает группу

насоса:

1 – первая группа;

2 – вторая группа.

Цифра во втором разряде может быть от 1 до 5 и обозначает типоразмер насоса.

Насосы первой группы изготовляются только в типоразмере «1».

Наличие буквы в третьем разряде обозначает исполнение с насоса с уменьшенной номинальной подачей:

А – уменьшенная номинальная подача;

Б – уменьшенная до 3 л/мин подача (только для насосов первой группы).

Наличие буквы в четвертом разряде обозначает специальное исполнение с насоса:

Л – левое вращение приводного вала;

Р – возможность реверсивного вращения вала;

Х – специальное уплотнение приводного вала. Возможность выдерживания насосом повышенного давления на входном патрубке (только для насосов типоразмера «5»).
Буквенная часть обозначает климатическую зону для использования насоса (агрегата):

У - умеренный климат;

ХЛ - холодный климат;

Т - тропический климат.



Основные технические характеристики насосов и агрегатов:

Наименование параметра:

Технические характеристики:

Г11-11Б; АГ11-11Б; БГ11-11Б; ВГ11-11Б

Г11-11А; АГ11-11А; БГ11-11А; ВГ11-11А

Г11-11; АГ11-11; БГ11-11; ВГ11-11

Рабочий объем, см³

3

5

8

Номинальная подача, дм³/с (л/мин), не менее

0,05 (3)

0,083 (5)

0,133 (8)

Коэффициент подачи, %, не менее

69

74

76

Давление на выходе, МПа (кгс/см²):



- номинальное

0,5 (5)

- максимальное

0,6 (6)

Давление на входе, МПа (кгс/см²)

от минус 0,02 до 0,02 (от минус 0,2 до 0,2)

Частота вращения, с-1 (об/мин)



- номинальная

25 (1450)

- минимальная

11 (600)

- максимальная

26 (1500)

Мощность при номинальном давлении, кВт, не более

0,13

0,14

0,25

Масса насосов, кг, не более

2,2

Масса агрегатов, кг, не более

7,3

Удельная масса, кг/л

0,73

0,44

0,275

Пpимечание:

1. Паpаметpы указаны для pаботы насосов (агрегатов) на минеpальном масле вязкостью (17…23) мм²/с (сСт) пpи темпеpатуpе масла 323 К ± 4 К (50ºС ± 4ºС).

2. Значения номинальной подачи и коэффициента подачи указаны пpи номинальном давлении, номинальной частоте вpащения вала насоса (агрегата) и атмосфеpном давлении 760±150 мм pт.ст.

3. Хаpактеpистики насосных агpегатов с буквой "Д" (поставка без двигателя) аналогичны типоисполнениям по своей гpуппе.



Виды исполнения насосов и агрегатов:

Типоисполнение насоса (агpегата)

Исполнение

Общий вид

Г11-11Б; Г11-11А; Г11-11

С кpеплением на лапах



АГ11-11Б; АГ11-11А; АГ11-11

С фланцевым креплением



БГ11-11Б; БГ11-11А; БГ11-11

С кpеплением на лапах двигателя



ДБГ11-11Б; ДБГ11-11А; ДБГ11-11; ДВГ11-11Б; ДВГ11-11А; ДВГ11-11

Без двигателя



ВГ11-11Б; ВГ11-11А; ВГ11-11

С фланцевым креплением





Габаритные и присоединительные размеры насосов первой группы:

Габаритные и присоединительные размеры насосов шестеренных Г11-11Б, Г11-11А, Г11-11:



Диаметр резьбы на всасывающем канале:

- для шестеренных насосов Г11-11Б, Г11-11А, АГ11-11Б, АГ11-11А –К 1/4″;

- для насосов шестеренных Г11-11,АГ11-11–К 3/8″.

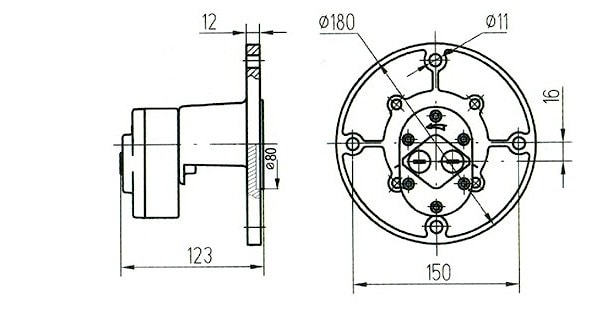

Габаритные и присоединительные размеры насосов шестеренных АГ11-11Б, АГ11-11А, АГ11-11:



Диаметр резьбы на всасывающем канале:

- для шестеренных насосов Г11-11Б, Г11-11А, АГ11-11Б, АГ11-11А –К 1/4″;

- для насосов шестеренных Г11-11,АГ11-11–К 3/8″.

Габаритные и присоединительные размеры агрегатов типа БГ11-1 с двигателем АИР63А4:



Габаритные и присоединительные размеры агрегатов типа ВГ11-1 с двигателем серии АИР63А4:



Габаритные и присоединительные размеры агрегатов типа ДБГ11-1 (без электродвигателя):



Габаритные и присоединительные размеры агрегатов типа ДВГ11-1 (без электродвигателя):
