Роликовые опоры РОД
Роликовые опоры качения серии РОД
(РОД-101,РОД-102, РОД-103)
Опоры предназначены для направляющих прямолинейного движения с большой длиной хода подвижных узлов при скоростях движения до 10 м/мин.
Направляющие с роликовыми опорами имеют высокую жесткость, малое сопротивление движению (приведенный коэффициент трения 0.002-0.004), высокую точность позиционирования при отсутствии скачков на малых подачах, высокую долговечность при интенсивной работе на повышенных скоростях.
Конструкция опоры представляет собой жесткую тонкую направляющую, вокруг которой обкатываются тела качения (ролики) по замкнутой траектории. От выпадания ролики удерживаются обоймами и пружинами.
Опоры крепятся на узле станка винтами и шлифуются. Класс чистоты рабочих поверхностей направляющих, по которым перемещаются ролики опор, не ниже ν8, твердость HRC 56-62.
Применение:
• 16К30Ф3
• ГФ2252С14
• МС-627 и другие…

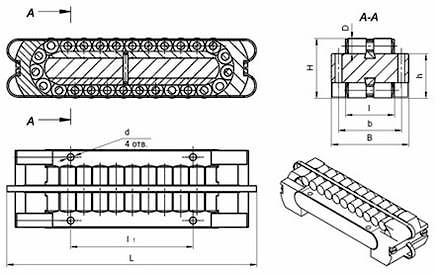

Чертёж
Таблица с основными размерами и параметрами
| Наименование параметра | РОД 101 | РОД 102 | РОД 103 |
| 1. Высота Н, мм | 22 | 32 | 39 |
| 2. Длина L, мм | 92 | 115 | 163 |
| 3. Ширина В, мм | 42 | 52 | 50,8 |
| 4. Толщина корпуса h, мм | 16 | 24 | 29 |
| 5. Диаметр ролика D, мм | 6 | 8 | 10 |
| 6. Длина ролика l, мм | 21 | 28 | 30,1 |
| 7. Крепежное отверстие d, мм | 4,5 | 5,5 | 4,5 |
| 8. ширина b,мм | 34 | 42 | 41,3 |
| 9. длина l1,мм | 44 | 52 | 80 |
| 10.Динамическая нагрузка, C Дин кН | 25 | 49,5 | 105 |
| 11.Скорость V, м/мин | 25 | 25 | 25 |
